9层县人民武装部综合楼空调施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,其他
  • 建筑高度类型:高层建筑
  • 建筑设计面积:13017.9平方米
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:电动压缩式冷水机组
  • 水系统:双管制,异程式
  • 节点大样:风机盘管

附件详情

该项目为某县人民武装部综合楼办公楼,建筑面积13017.9m2,地上9层.地下1层。空调系统采用风冷模块作为冷热源,风冷模块的制冷剂为R22,该项目共分三个空调系统。该项目空调冷冻水系统为双管制异程式。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

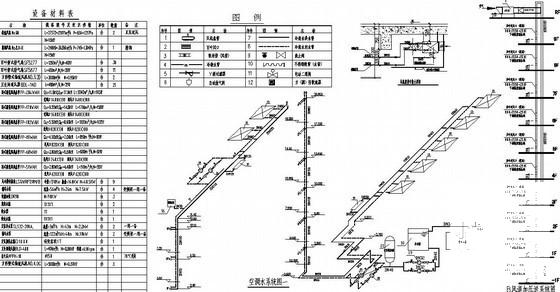

  • 综合楼施工图 - 1
    综合楼施工图 - 1

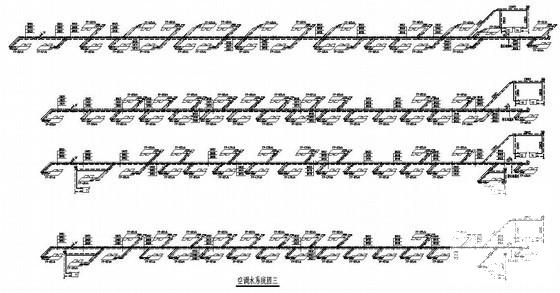

  • 综合楼施工图 - 2
    综合楼施工图 - 2

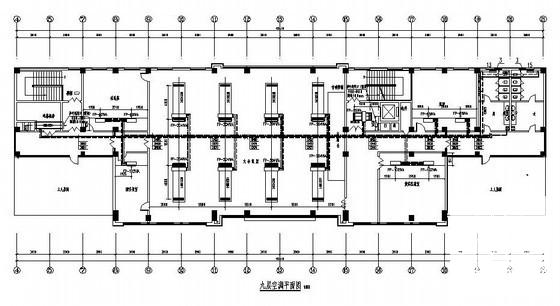

  • 综合楼施工图 - 3
    综合楼施工图 - 3

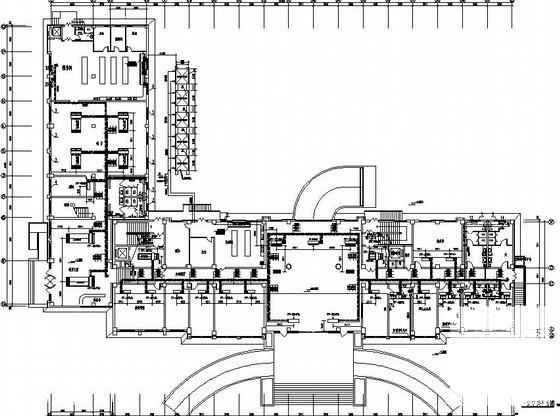

  • 综合楼施工图 - 4
    综合楼施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
