4层市殡仪馆建设项目-主体电施部分全套施工图纸cad平面图
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑设计面积：17404.98平方米
-
建筑地上层数：4层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
安全防范：三级
-
接地方式：TN-S
-
项目所在地：重庆
该附件为重庆殡仪馆主体电施全套图纸，设计范围包括：
1、变配电系统;
2、动力、照明配电系统;
3、防雷及接地系统;
4、火灾报警系统;
5、有线电视、光纤到户系统;
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
照明平面图 -
火灾自动报警平面图 -
空调配电平面图 -
竖向配电系统 -
消防水泵配电系统图 -

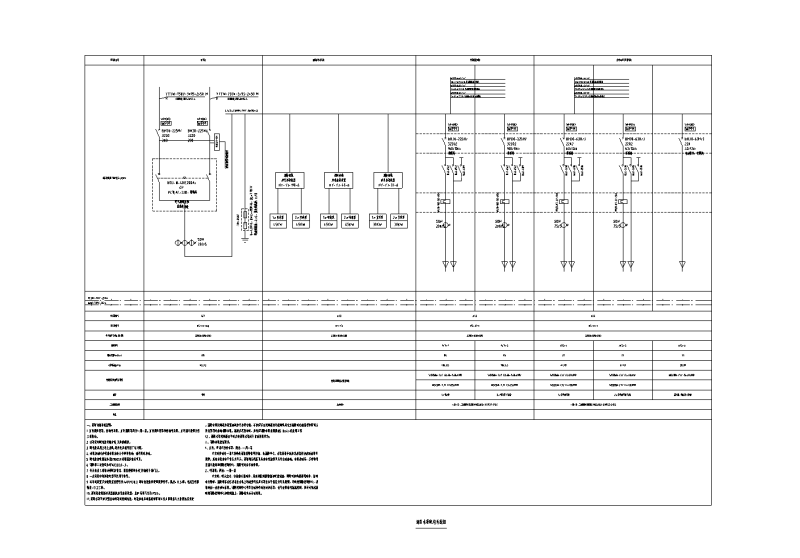

配电系统图
以上是部分截图，请下载附件后查看完整高清内容
