卫生院项目海绵设计全套施工大样图cad

卫生院新建项目-海绵设计全套施工图,CAD和PDF格式,。内容齐全,可供参考。
项目概况 本项目位于广州市,场区属亚热带海洋性季风气候,全年降水丰沛,雨季明显,日 照充足,夏季炎热,冬季一般较温暖。年平均降水量 1908.0mm,最大降水量可达 2403.3mm,5、6 月和 8 月份的降雨量都超过 260mm,这 3 个月的降雨量占年总雨量的 49%,最大月平均降水量 294.5mm。 地下水位埋藏较浅,勘探过程中初见水位埋深为 0.30~0.90m(黄海高程 1.91~ 2.39m);勘探结束后测得钻孔孔内静止水位埋深 0.30~1.20m(黄海高程 1.81~2.19m)。 2018 年 3 月 25 日 10 时测得邻近水沟、鱼塘水位为黄海高程 1.87~2.05m。 场地位于珠江三角洲冲积平原区,第四系土层地下水类型为孔隙潜水,主要赋存于 填土、砂土层孔隙中,由大气降水入渗补给,以蒸发及渗流为主的方式排泄,水位受季 节影响,年变化幅度约 0.5~1.5 米,与地表水有水力联系;基岩裂隙富水程度受裂隙发 育程度及补给条件控制,据勘探孔资料,裂隙富水程度弱,但不排除富水性较强的裂隙 带存在的可能性。 本项目规划建筑净占地面积13015m2,建筑基地面积2883.3m2,绿地面积5336.15m2。
...
主要包括:
广州市海绵城市设计专篇说明
01 HM-00 资料目录
02 HM-01 海绵措施布置图
03 HM-02 项目汇水分区图
04 HM-03 径流组织及排水设施图
05 HM-04 海绵设施大样图
以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

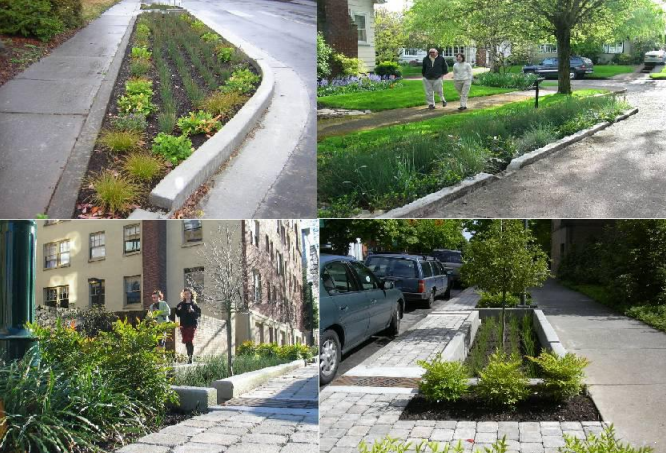

  • 雨水花园示意图
    雨水花园示意图

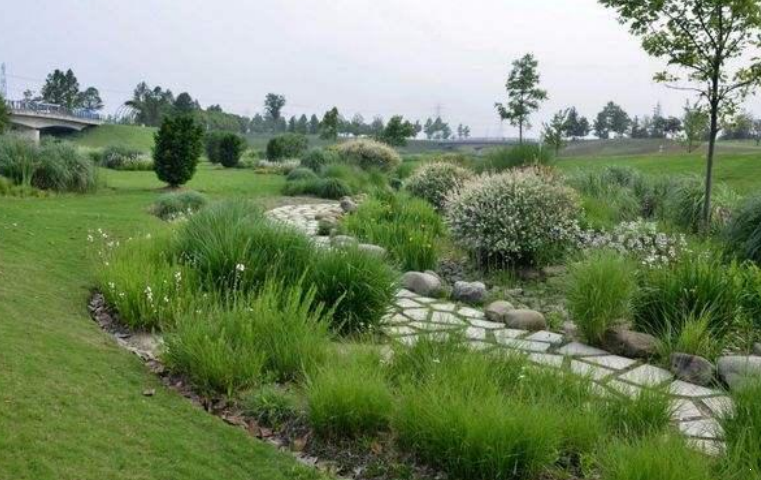

  • 下沉式绿地实景图
    下沉式绿地实景图

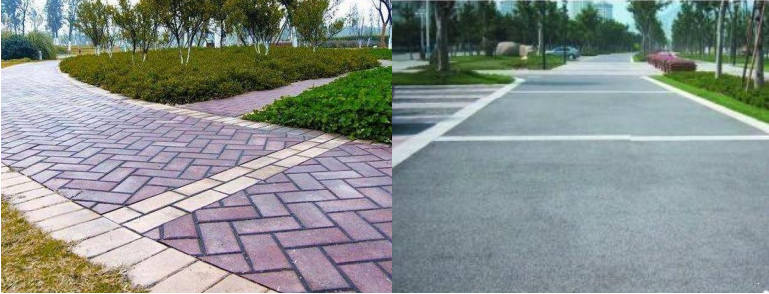

  • 透水铺装示意图
    透水铺装示意图

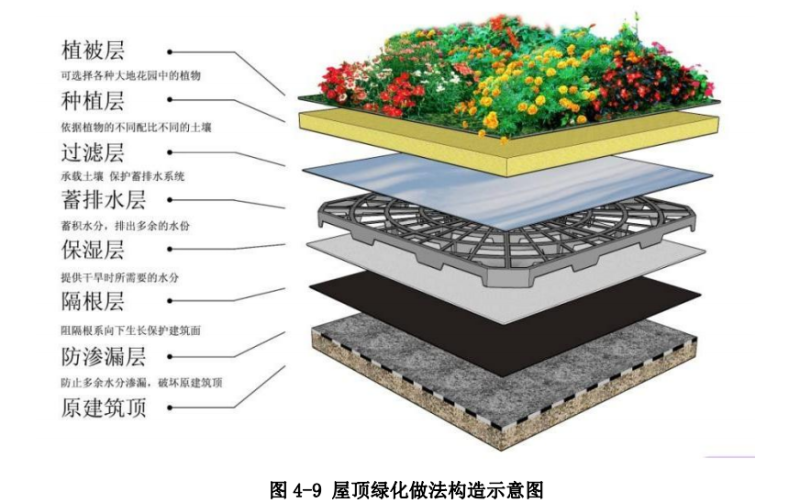

  • 屋顶绿化做法构造示意图
    屋顶绿化做法构造示意图
  • 径流组织及排水设施图
    径流组织及排水设施图
  • 项目汇水分区图
    项目汇水分区图
  • 下凹式绿地大样图
    下凹式绿地大样图
  • 雨水花园结构图
    雨水花园结构图
  • 植草砖结构设计图
    植草砖结构设计图
以上是部分截图,请下载附件后查看完整高清内容
