11层住宅楼采暖施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 设计内容:采暖
  • 采暖系统:散热器供暖
  • 项目所在地:辽宁
附件详情
该项目采用热水机械循环连续供暖,热源来自小区换热站。采暖用热媒为65°C/50°C热水。该项目采暖系统均采用分户计量系统,住宅每户设采暖 分户计量 箱。住宅室内采暖立管为双管异程式系统,立管及各户计量控制装置均设在楼梯间的综合管井内.
大连十一层住宅楼采暖工程

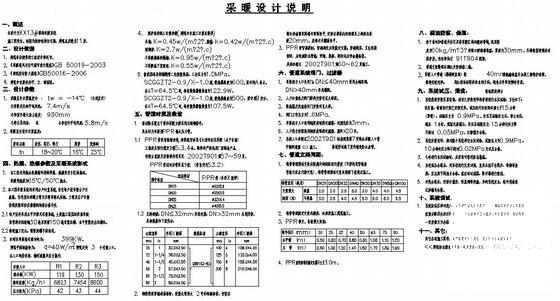

设计说明

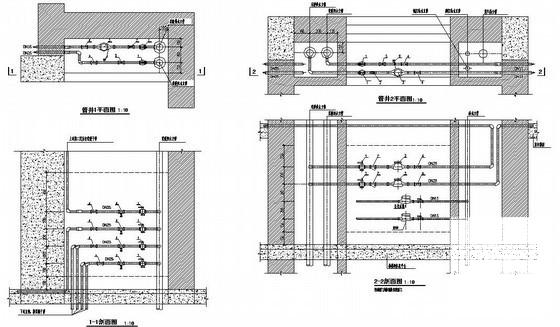

节点剖面图

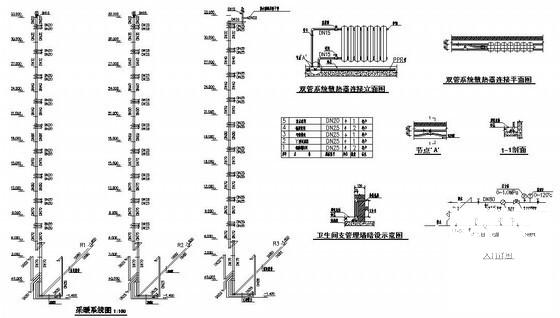

采暖系统图

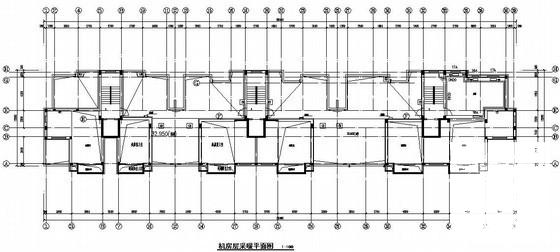

采暖平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 住宅楼施工图纸 - 1
    住宅楼施工图纸 - 1
  • 住宅楼施工图纸 - 2
    住宅楼施工图纸 - 2
  • 住宅楼施工图纸 - 3
    住宅楼施工图纸 - 3
  • 住宅楼施工图纸 - 4
    住宅楼施工图纸 - 4
  • 住宅楼施工图纸 - 5
    住宅楼施工图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
