食堂全套设计图

一. 设计范围:

1. 该资料范围包括室内给水系统、饮用水系统、排水系统、雨水系统、消火栓系统、气体灭火系统、

厨房烹饪设备自动灭火装置及灭火器的配置。

2. 该资料给水管道做到出外墙1.5米处,排水管道做到第一个检查井处。

二. 系统说明:

(一). 生活给水系统:

1.水源:市政自来水,管网供水压力0.5MPa。

2.生活用水量:该项目最高日生活用水量为13.6m%%153/d,最大小时用水量1.36 m%%153/h。

13.61.361.13

3.室外给水系统:根据甲方提供的资料,从地块西侧的生活区引入一根DN150的给水管,在园区形成支

装供水管网。市政给水压力0.5MPa。

4.室内生活给水系统不分区,均由市政供水。

为保证入户管供水压力不大于0.35MPa,在室外水表井内设置减压阀,阀后压力不大于0.35

MPa。各层压力大于0.20的横干管上设置减压阀(自带过滤器)。

一层、二层给水干管上设置减压阀(自带过滤器),阀后压力0.15MPa。

5.生活给水计量方式

院区引入管上设总水表计量。

本楼给水入户管设室外水表井计量。

(二). 饮用水系统

管道供应至开水间内,供应学生集中打水。给水管道与开水器连接处应设止回阀,并有不

小于400mm的金属管过渡。

饮用水定额:2L/人.d,最高日用水量为282m%%153。

(三). 排水系统

1.该项目室内排水系统采用污废分流制。

厨房及食堂含有废水排除室外后经隔油池处理后排入园区污水管网;卫生间污水排出室外

后经过化粪池处理后排至市政污水管网。化粪池的污水停留时间24小时,化粪池的清掏周

期为1年。

2.%%P0.000以上污、废水重力自流。%%P0.000以下污、废水集中排至地下集水坑内,采用潜

水排污泵提升排至室外污水管网。

3.本项目仅设置伸顶透气管。

(四). 雨水系统:

766.82(1+0.78lgP)q=(t+3)0.63

(五). 室内消火栓系统:

消防用水量

用水名称用水量标准(L/s)时间(h)水量(m3)

室外消火栓252180

室内消火栓152108

合计288

三、图纸展示

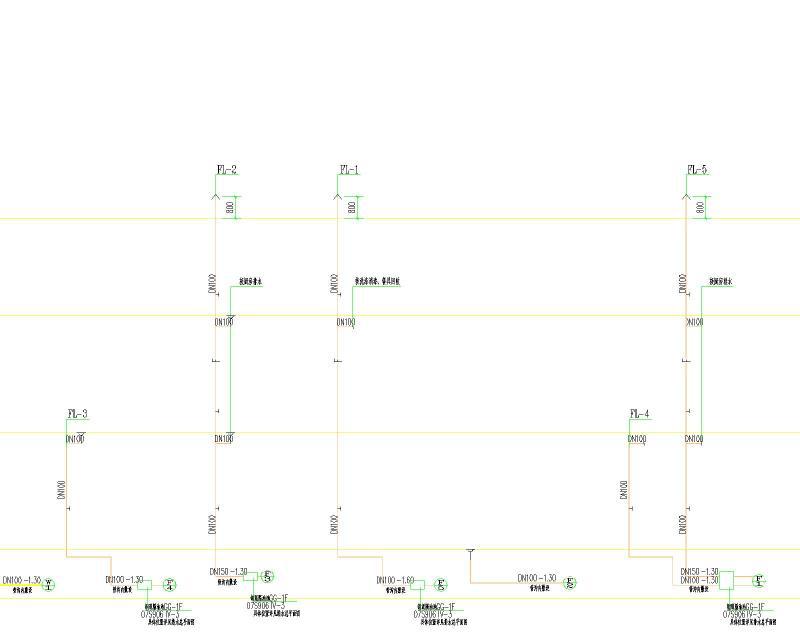

排水系统原理图

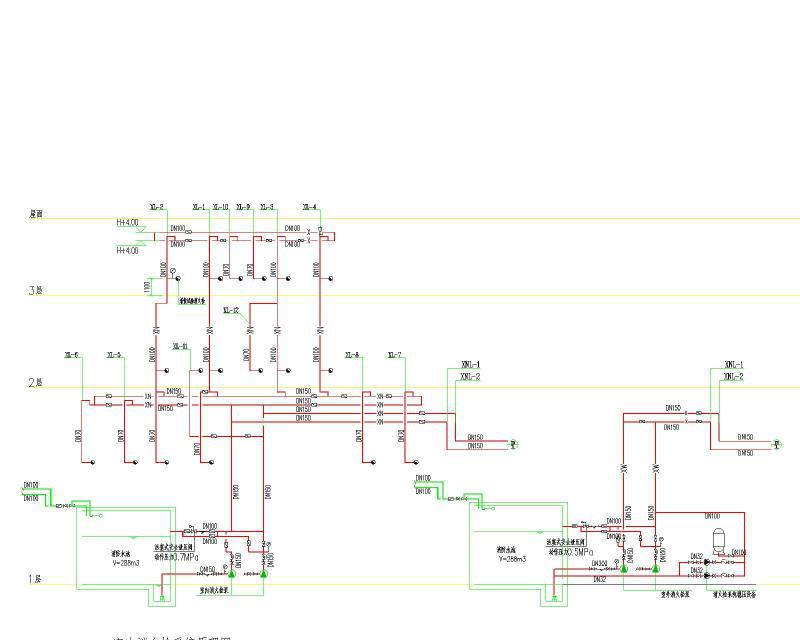

室内消火栓系统原理图

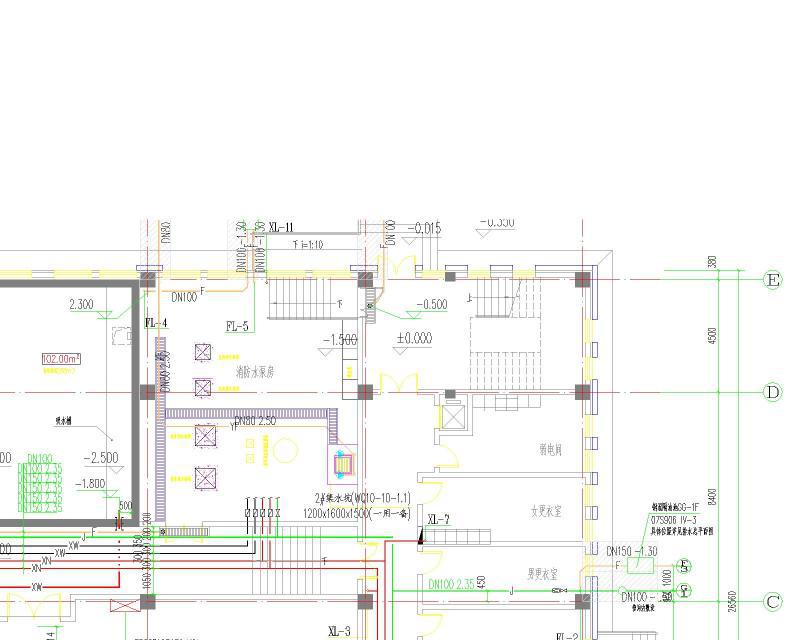

首层给排水、消防平面图

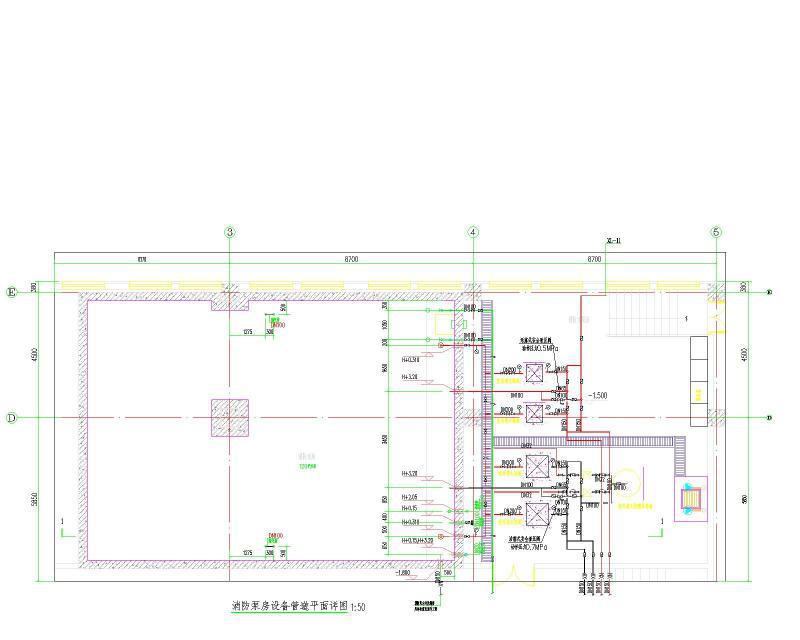

消防泵房设备管道平面详图

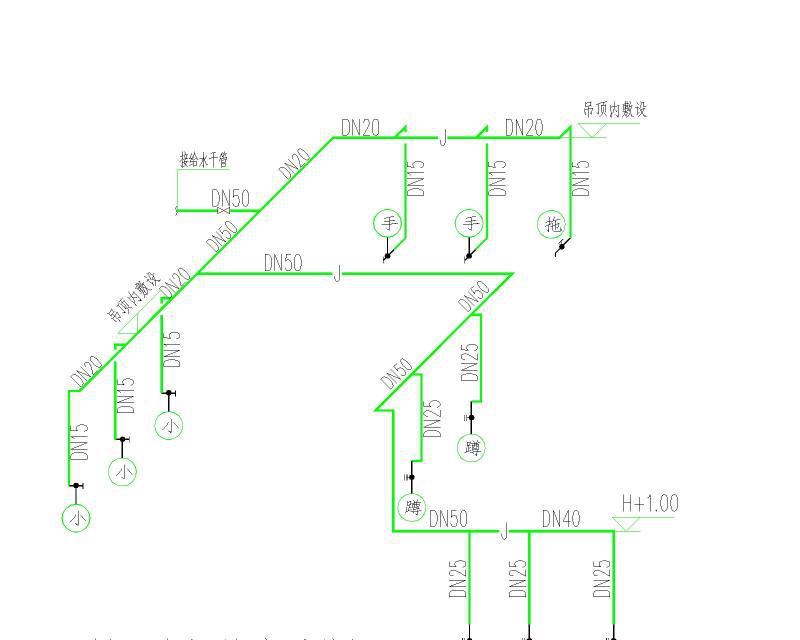

一层卫生间给水系统图


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 设计图全套 - 1
    设计图全套 - 1
  • 设计图全套 - 2
    设计图全套 - 2
  • 设计图全套 - 3
    设计图全套 - 3
  • 设计图全套 - 4
    设计图全套 - 4
  • 设计图全套 - 5
    设计图全套 - 5
以上是部分截图,请下载附件后查看完整高清内容
