中药生产厂房给排水施工图纸cad平面图

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:污废分流
  • 排水技术:重力排水
  • 项目所在地:贵州
设计详细说明:1、项目概要:该项目为 广东省中药生产厂房 给排水施工图 2019 ,用地总面积 87012 平方米,总建筑面积99087.6平方米。该项目为丙类厂房,建筑高度 11.15米,地上 2 层,3# 厂房建筑面积5530.85平方米。
2、设计范围:用地红线范围内的一标段:室内、室外给排水设计。
部分图纸展示:
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

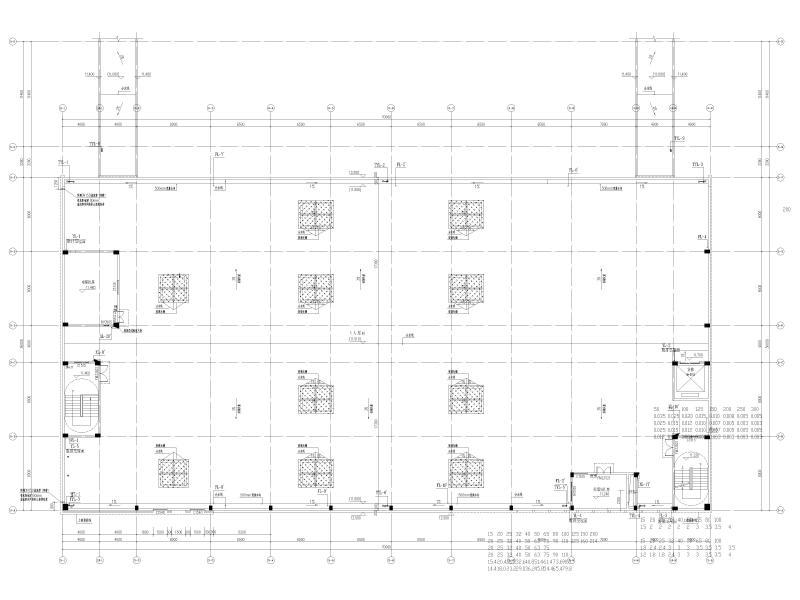

  • 二层给排水平面图
    二层给排水平面图

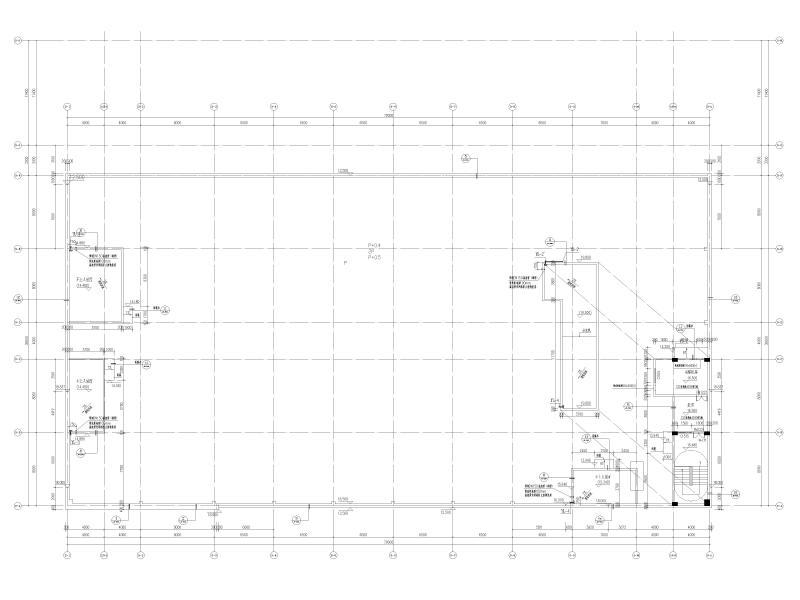

  • 首层给排水平面图
    首层给排水平面图
  • 天面层消防及给排水平面图
    天面层消防及给排水平面图
  • 屋面层给排水平面图
    屋面层给排水平面图
以上是部分截图,请下载附件后查看完整高清内容
