5层钢筋混凝土框架结构宿舍施工图纸cad平面布置图

该附件为：5层钢筋混凝土框架结构宿舍施工图2019 24p，格式为CAD版本。

一、简介：

该项目位于贵阳，钢筋混凝土框架结构，地上5层，总高度20.1m，为多层建筑，机械成孔灌注桩基础

二、目录：

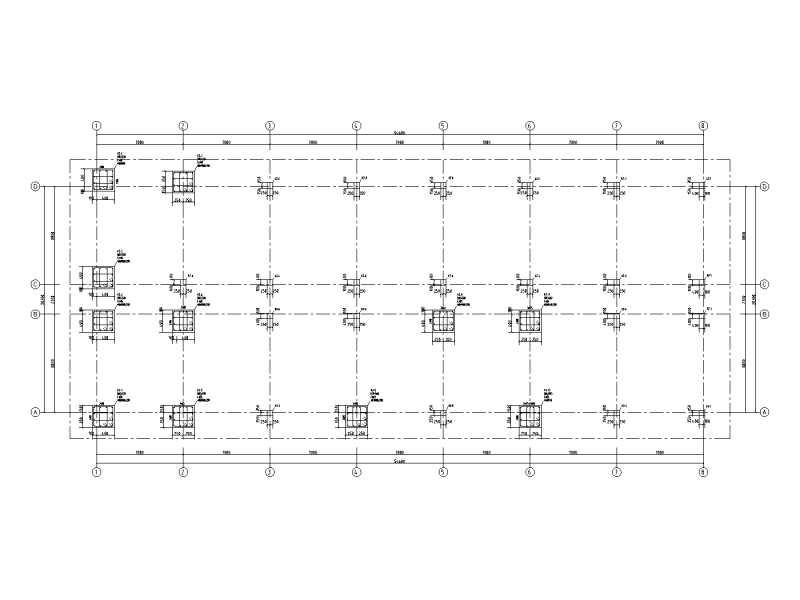

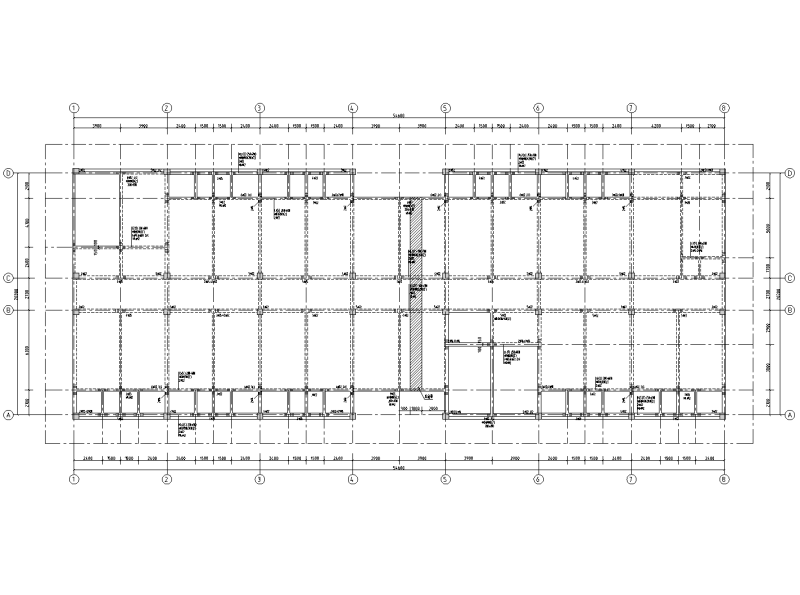

结构设计总说明、基础设计说明、基础平面布置图、基础梁平法施工图、柱平法施工图、梁平法施工图、板平法施工图。。。

三、相关图片：
