3x20连孔空腹式拱桥加固施工CAD图纸(16张附加固方案)

附件详情

  • 加固设计说明
  • 加固工程数量表
  • 加固前桥型布置及主要病害示意图
  • 加固后桥型布置图
  • 桥面铺装及设缝构造图(一)
  • 桥面铺装及设缝构造图(二)
  • 主拱圈拱背加固钢筋布置图
  • 桥台基础防护图
  • 桥墩基础防护图
  • 桥面排水系统构造图
  • 栏杆钢筋布置图
  • 栏杆基座及人行道钢筋构造图
  • SF-80双缝式伸缩缝构造图
  • 裂缝修补图
  • 混凝土缺损修补图
  • 主要施工工序图

附件详情

桥梁概况:
本桥为3孔等跨连孔空腹式拱桥,每孔净跨径20.0m,桥梁全长85.5m。上部结构为空腹式拱,下部结构为重力式墩台,墩台基础为浆砌块石配扩大基础。桥宽布置为2×0.9m人行道(含0.25m的栏杆) 1×7.0m行车道,总宽8.9m。原拱顶处填料高度为0.45m。设计荷载等级为汽车-15级。
该桥的主要病害为拱腹渗水受污染严重,拱背缺损;桥面大面积网裂、破损;河床近几年来下降非常严重,墩台基础受水流冲刷严重。根据该桥检测结果,并经与甲方充分交流,采用加固利用下构,从拱背加固主拱圈,更换桥面系的方案,具体为:拱背外包钢筋混凝土加固;更换桥面系;对桥台基础进行设截水墙并抛石防护,桥墩基础进行微型桩围栏防护等加固措施。
......
内容节选:裂缝灌浆处理
l.对所有宽度大于0.lmm的裂缝进行灌浆处理,灌浆胶采用环氧树脂。
2.对混凝土表面进行处理,清除松散灰浆、砂粒、油垢,使混凝土表面保持干净。灌缝过程中,裂缝宜处于干燥状态(灌缝有特殊要求的除外)
3.灌缝用胶必须按所选用产品确定试验的配合比进行拌合,准确称量各组成材料并搅拌均匀。灌缝胶配好后,应尽快将其注入到裂缝中,并在该产品规定的适用期内使用完毕。
4.缝隙全部注满后应按材料要求进行养护,待浆液固化后,拆除灌浆嘴,并对混凝土表面进行修整。
5.灌缝过程中应严格控制质量,灌缝结束后应检验灌缝效果及其质量。凡有不密实或重新开裂等不合格的情况,应采取补灌等补强措施,确保质量。
6.必要时可钻芯取样以检查灌缝是否饱满、密实,取芯数量依据相关技术规程现场确定。
......
设计于近代年,共包含CAD施工图16张,A3版式施工说明4页。

桥面大面积破损

栏杆破碎、缺失、露筋

拱腹渗水污染严重

河床下降严重

桥面铺装及设缝构造图

主拱圈拱背加固钢筋布置图

栏杆钢筋布置图

主拱圈拱背缺损

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

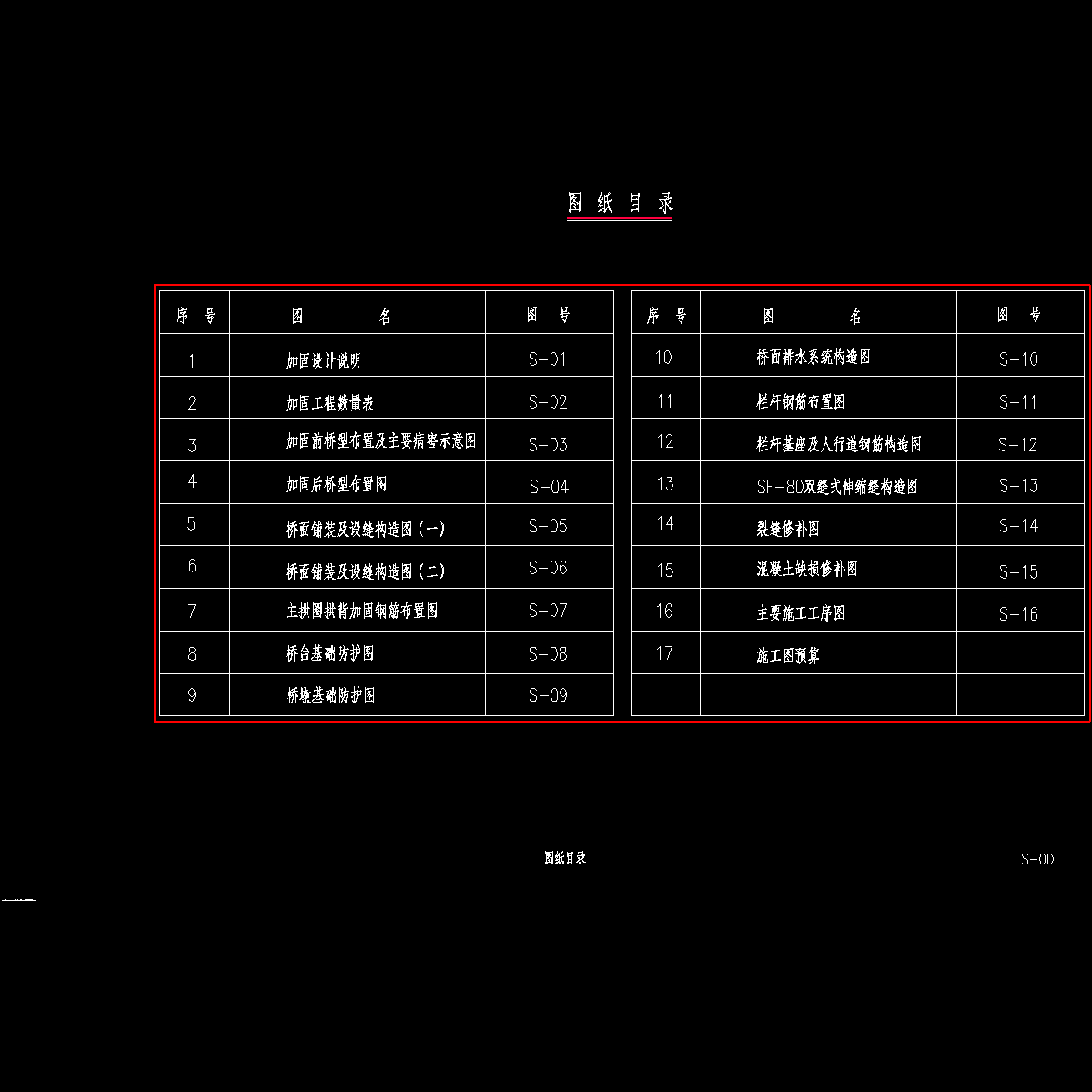

  • 00 图纸目录.dwg
    00 图纸目录.dwg

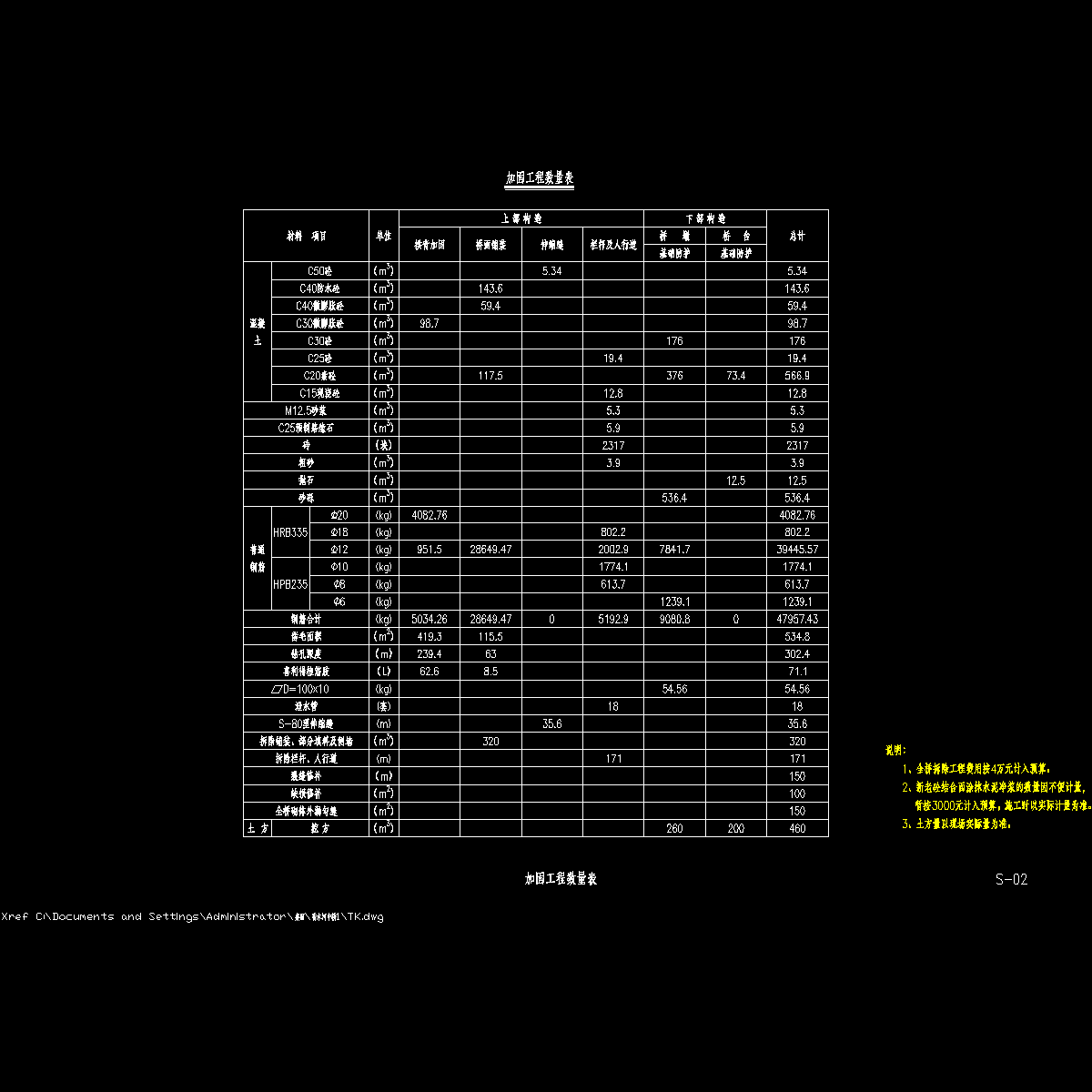

  • 02 加固工程数量表.dwg
    02 加固工程数量表.dwg

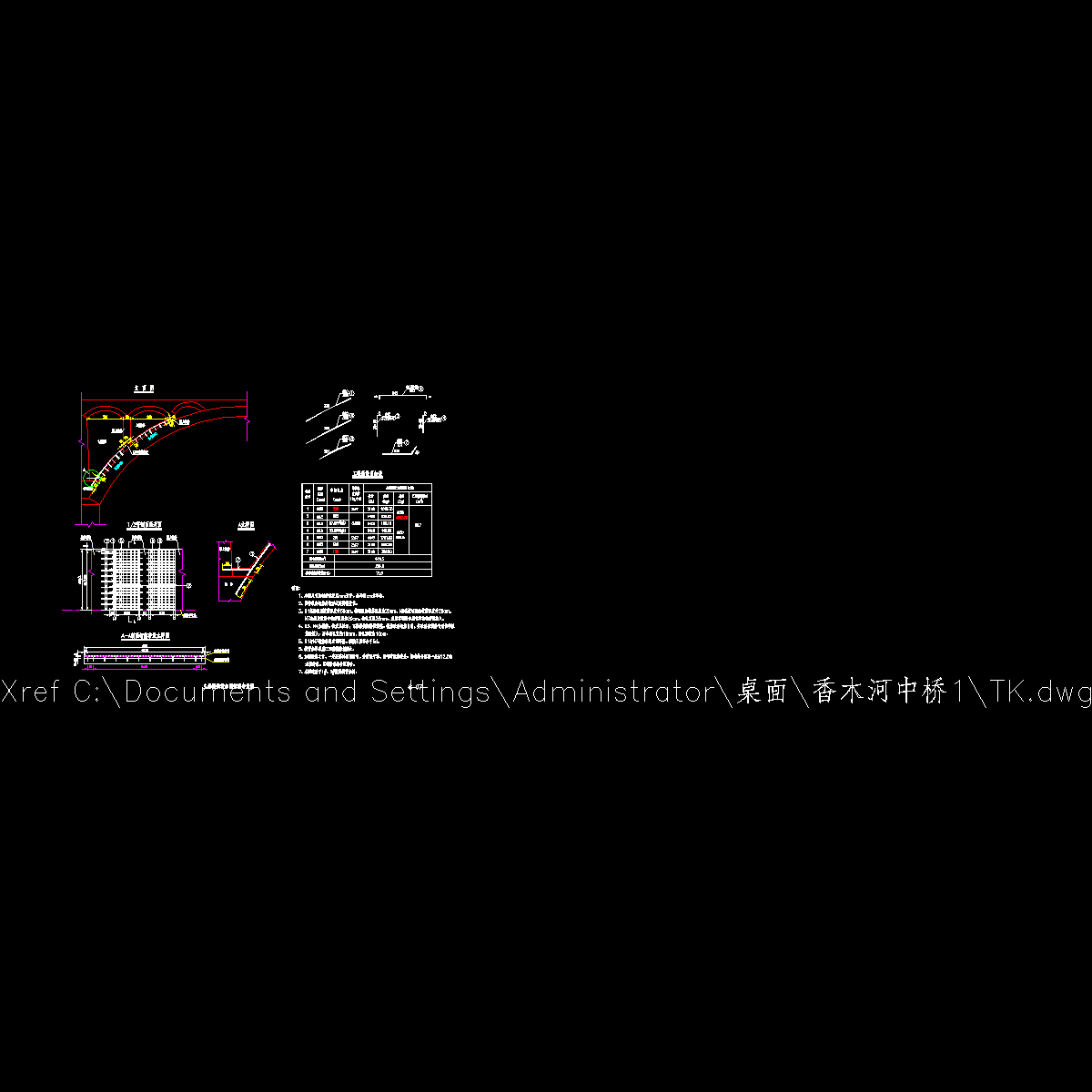

  • 07 主拱圈拱背加固钢筋布置图.dwg
    07 主拱圈拱背加固钢筋布置图.dwg

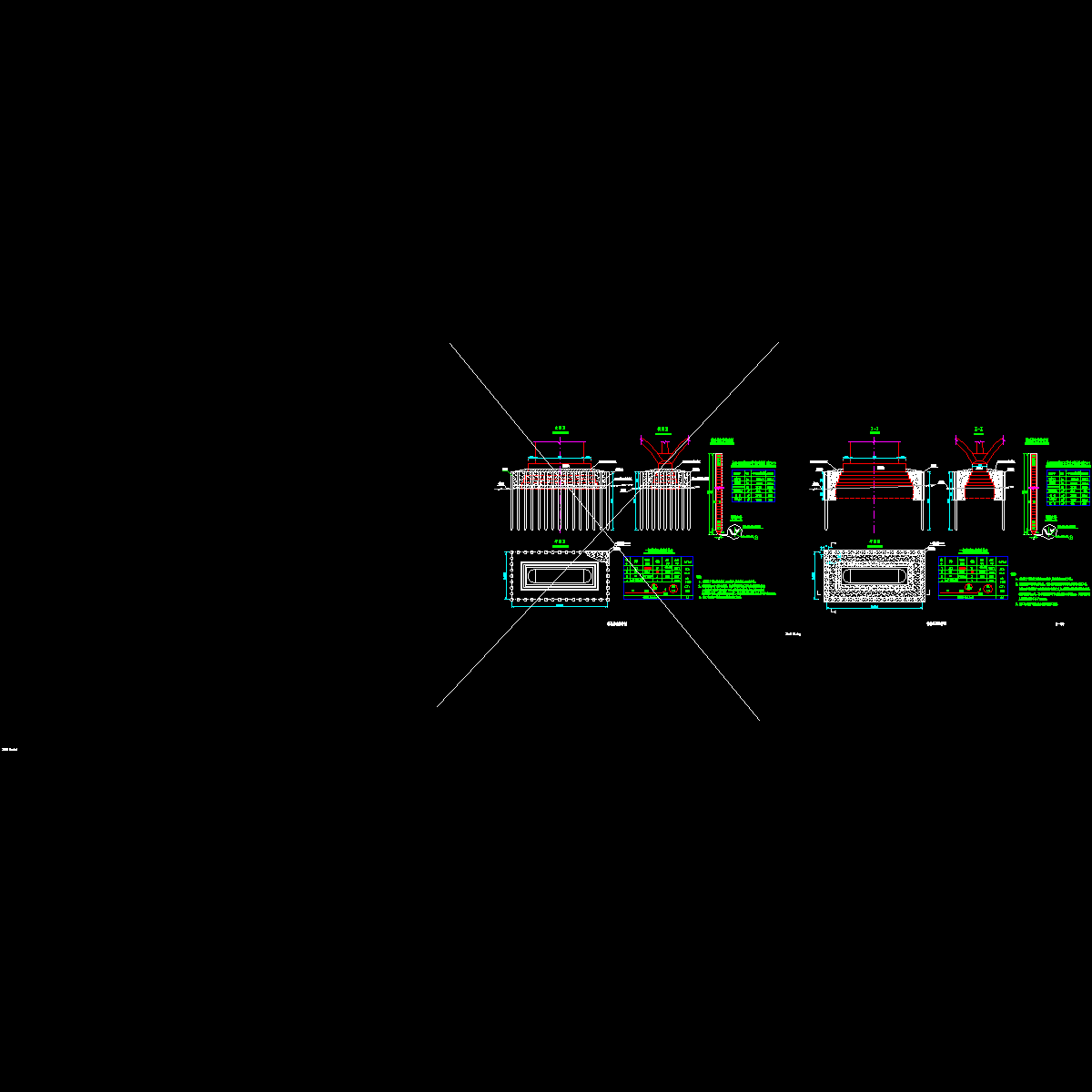

  • 09 桥墩基础防护图.dwg
    09 桥墩基础防护图.dwg

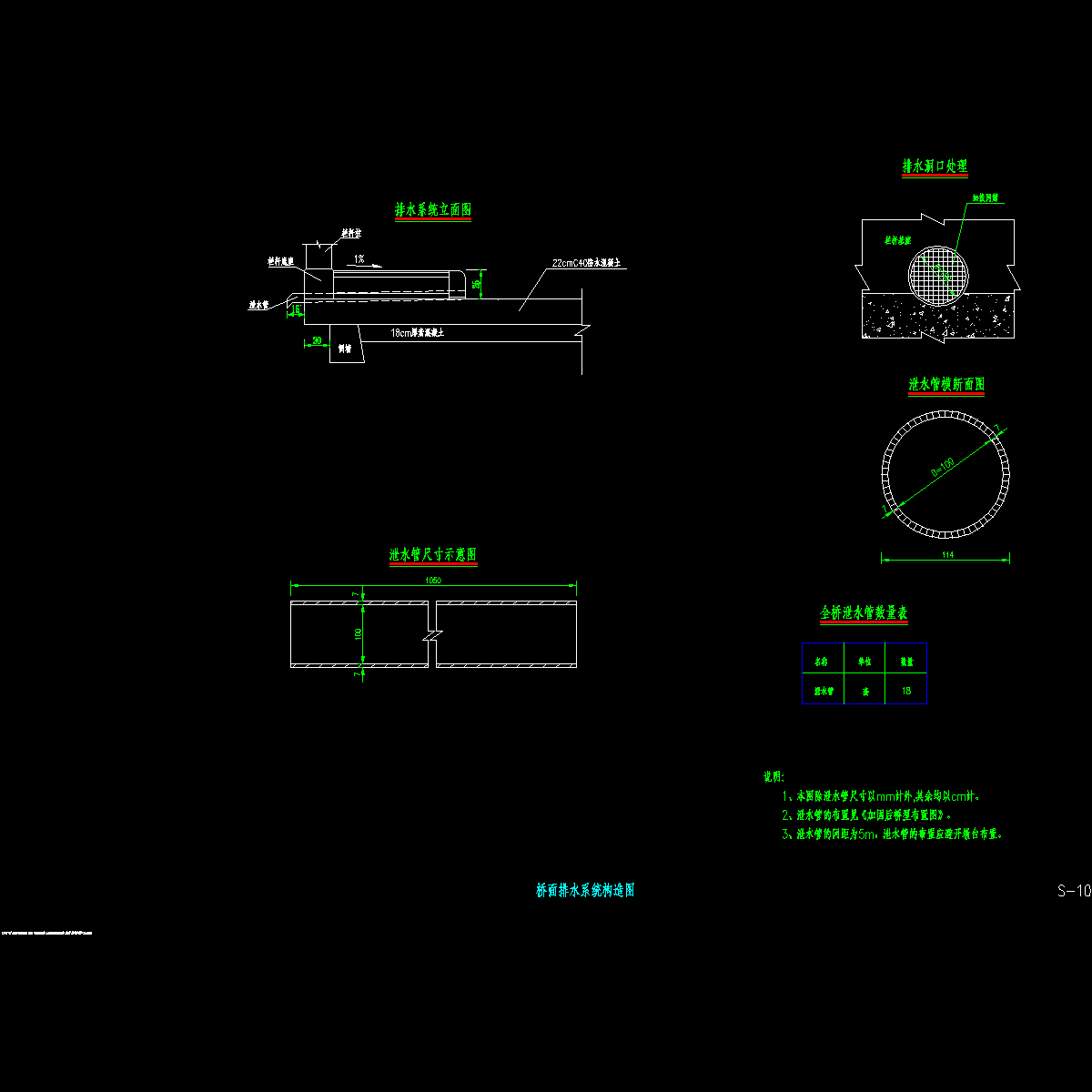

  • 10 桥面排水系统构造图.dwg
    10 桥面排水系统构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
