钢结构实习厂房建筑结构方案设计CAD施工大样图(毕业设计)

  • 图纸设计深度:方案
  • 其它专业图纸:结构
  • 效果图:无

附件详情

一、 论文资料的准备
1、 设计题目:济南市高级技工学校实习车间
项目概要:该项目为技工学校实习车间,三层框架结构。楼面采用压型钢板组合楼板,墙面采用夹心聚苯乙烯保温板。建筑面积4527.24 m2 ,建筑高度:14.05 m:使用年限:50年。
2、 建筑耐火等级二级,结构安全等级二级,屋面防水等级为三级,环境类别为一类。
3、 该项目抗震设防烈度7度,设计地震分组为第二组,设计基本地震加速度为0.05g,地面粗类别为b类,场地类别二类。
4、 采用标准图集及通用图集
5、 屋面和楼面均布活荷载标准值:非上人屋面荷载标准值0.5 KN/m2,楼面荷载标准值9.0 KN/m2,楼梯荷载标准值3.5 KN/m2,基本风压0.45KN/m2,基本雪压0.30 KN/m2。

三、主要内容、研究方法、研究思路
(一)、主要内容:
(1)建筑部分:根据题目做建筑方案,并由指导老师检查,每位同学绘制一定深度要求的建筑图。
(2)结构部分:结构选型为轻钢结构。结构平面布置,水平地震作用计算,风荷载计算,框架的内力分析及基础设计,雨蓬、楼梯等构件设计,并绘制结构施工图。
(二)研究方法及研究思路:
按要求在规定时间内独立完成一定深度的建筑设计、结构设计和经济分析的研究方法。
1、建筑部分:(1)建筑方案设计;(2) 建筑施工 图:完成平、立、剖面图详图等。
2、结构部分:(1)结构计算:采用底部剪力法进行水平地震作用计算,并验算横向侧移。框架在竖向荷载作用下采用分层法、D值法进行内力分析,并组合;(2)结构施工图:截面设计、基础设计及构件设计
研究思路,先进行建筑设计,为结构设计提供依据,建筑平、立、剖面图,同时训练我们的上机操作能力,建筑大样图,使其掌握节点构造及工程做法,而后进行结构选型,平面布置,内力计算、结构设计、绘结构图。


2

3

4

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

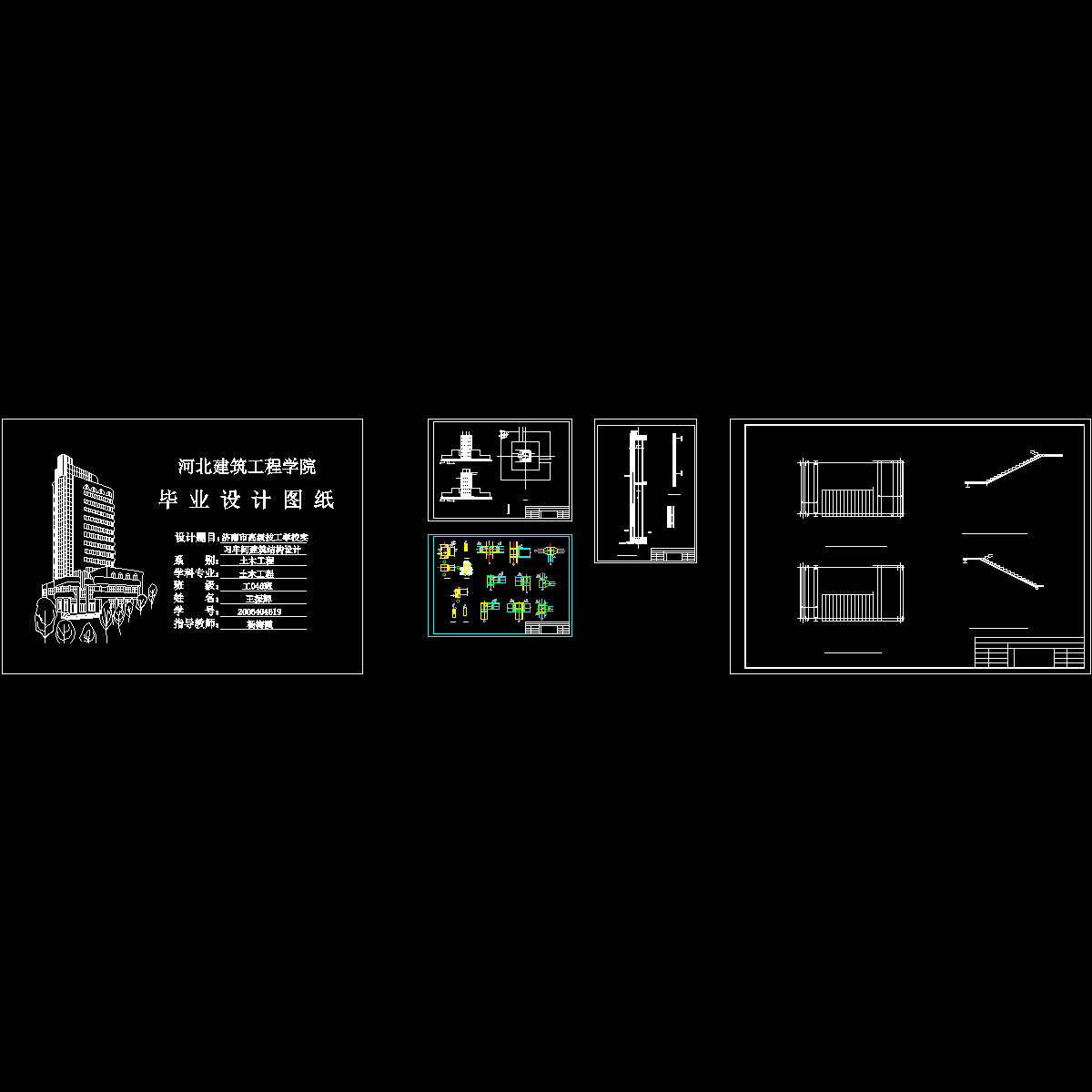

  • 钢结构实习厂房建筑结构方案设计CAD施工大样图(毕业设计) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
