高层公共建筑空调通风系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:商业,宾馆,酒店,娱乐
  • 建筑高度类型:高层建筑
  • 建筑设计面积:39287平方米
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:38张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:海南

附件详情

  • 设计施工说明
  • 主要设备材料表
  • 正压送风系统图
  • 排烟平面图

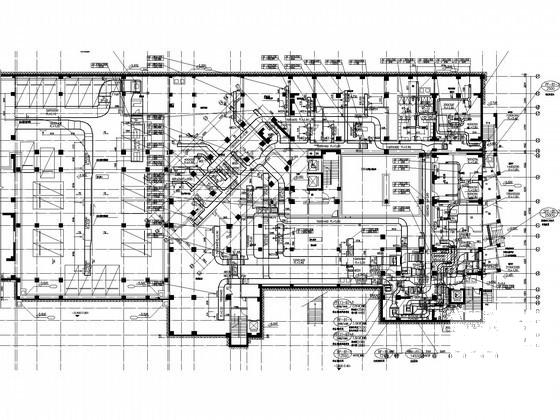

  • 空调通风平面图
  • ......

附件详情

一、项目概要:
总建筑面积为33347万平方米(不含地下),地下室总建筑面积5940万平方米。该项目属二类高层公共建筑,建筑高度34.3米,地下耐火等级为1级,地上耐火等级为2级。地上九层为客房......
二、空调系统:
5.1 酒店式公寓房空调采用分体式空调系统,夏季空调降温。
5.2 大楼的服务器室、消防控制中心、MDF、电气室等对空调有特殊要求的房间采用分体式空调系统。
5.3 商业的餐饮及小商铺采用变制冷剂流量多联分体空调。
三、通风排烟系统:
1.汽车库排风6次/小时。
2.水泵房6次/小时。
3.预留用房6次/小时......

图纸共38张

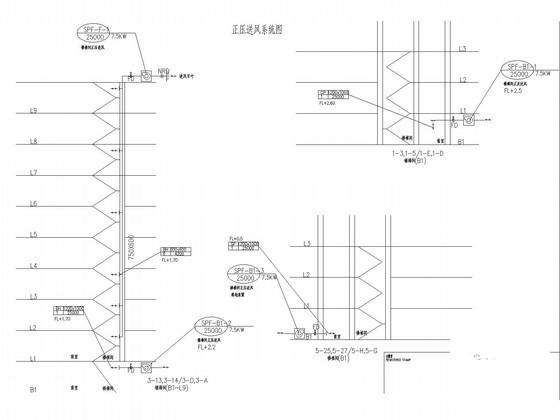

正压送风系统图

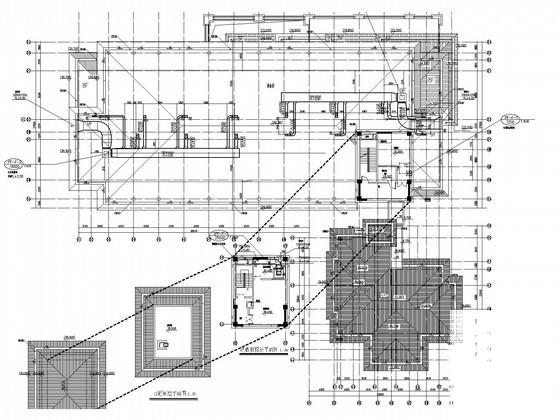

屋顶设备布置图

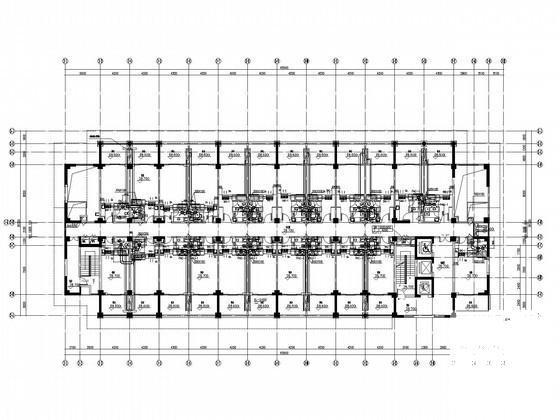

九层空调通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 公共建筑空调 - 1
    公共建筑空调 - 1
  • 公共建筑空调 - 2
    公共建筑空调 - 2
  • 公共建筑空调 - 3
    公共建筑空调 - 3
  • 公共建筑空调 - 4
    公共建筑空调 - 4
以上是部分截图,请下载附件后查看完整高清内容
