12层通信大楼空调及通风防排烟系统设计施工大样图

  • 设计详细说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:39885m平方米
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:53张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,制冷剂系统
  • 水系统:同程式,异程式
  • 送风方式:散流器送风
  • 节点大样:冷却塔,集分水器
  • 项目所在地:广东

附件详情

  • 设计施工说明
  • 机房空调平面图

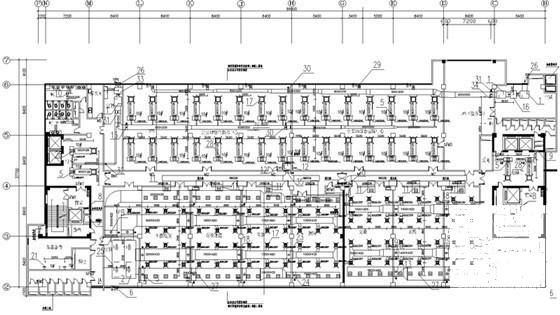

  • 空调平面图

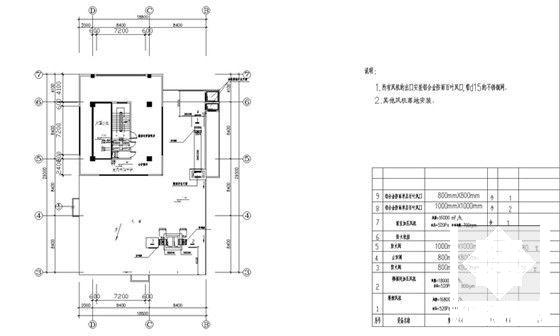

  • 防排烟平面图
  • 通风平面图
  • 加压送风系统图
  • 冷冻水机房流程图
  • 冷冻水机房平面图
  • 冷却塔基础平面图

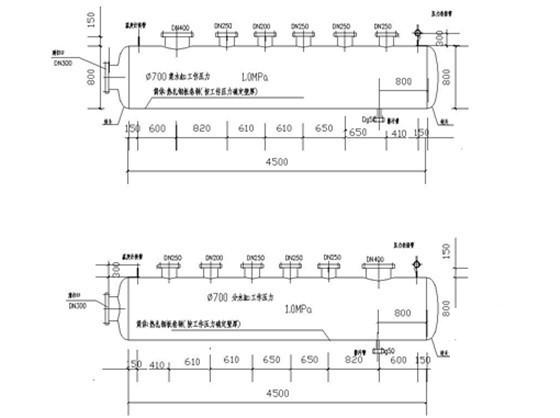

  • 分集水缸大样图
  • ......

附件详情

一、项目概要:
本建筑物是一栋集营业、通信设备用机房及办公用房等于一体的大楼。总建筑面积39885m2,其中空调面积28400m2,地下一层,地上十二层,顶标高63.6m......
二、空调水系统:
1.螺杆式冷水机组,单机容量1350kw,4台
2.冷冻水供回水温度分别为7/12度,冷却水进出水温度分别37/32度。
3.冷冻水立管布置成分段异程式。营业厅的水平干管布置成同程式。标准层水平干管布置成异程式......
三、空调风系统:
1.除个别小房间使用风机盘管加新风机组外,其余大空间房间使用全空气系统(风柜系统),排风量微小于新风量。
2.附楼二至四层的电信机房采用自带冷源的风冷恒温恒湿空调机送风,空调室外机放在附楼天面......
四、通风排烟系统:
1.卫生间:换气次数15次/小时。
2.办公室每层分别按防火分区设集中机械排风系统,排风量微小于新风量。
3.地下室:其排风量分别按换气次数6次/小时计算。
4.设置加压送风系统......

图纸共53张

分集水缸大样图

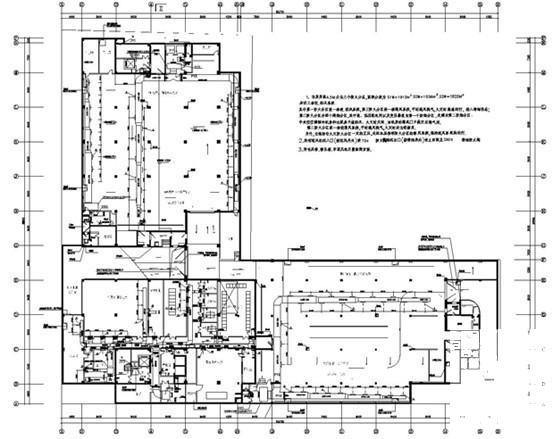

地下室通风平面图

十二层防排烟平面图

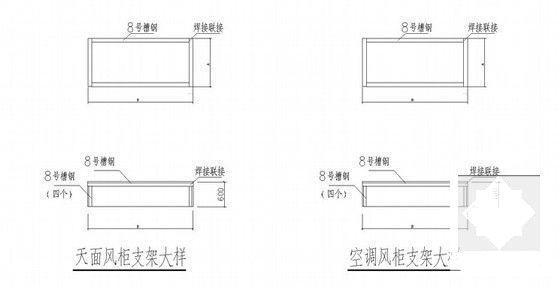

空调风柜基础大样
