食品厂污水处理改造工程施工图纸

  • 设计详细说明:有
  • 类型:工业用水处理
  • 工艺流程选介:食品加工
  • 设计阶段:施工图设计
  • 参考图纸:10-20张
  • 规模:1万以下吨/天
  • 设计年代:近代

附件详情

  • 工艺施工图设计总说明
  • 平面布置图

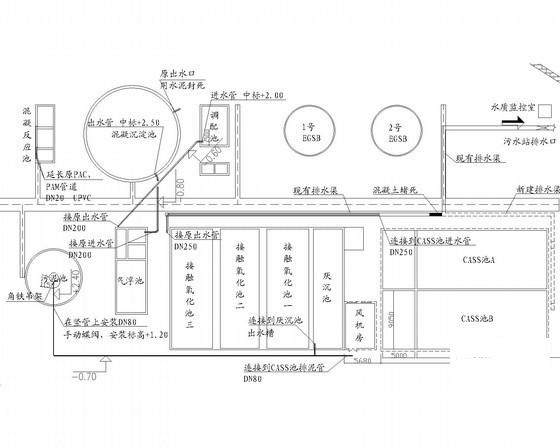

  • 更改管路平面图
  • 新建池体平面布置及管路图
  • CASS剖面图
  • 管道系统图
  • 曝气器布置图
  • 曝气剖面图曝气管道系统图
  • 预埋管件图
  • 原系统管道变更系统图
  • 风机房平剖图

附件详情

1.设计水量:Q=3600m3/d;
2.进水水质:CODcr≤10000mg/L,SS≤6000mg/L,氨氮≤50mg/L,pH=4~11
3.出水水质:CODcr≤100mg/L,SS≤70mg/L,氨氮≤15mg/L,pH=6~9
,共18张

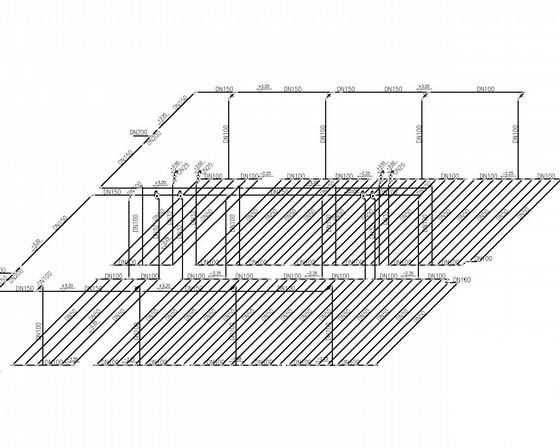

曝气管道系统图

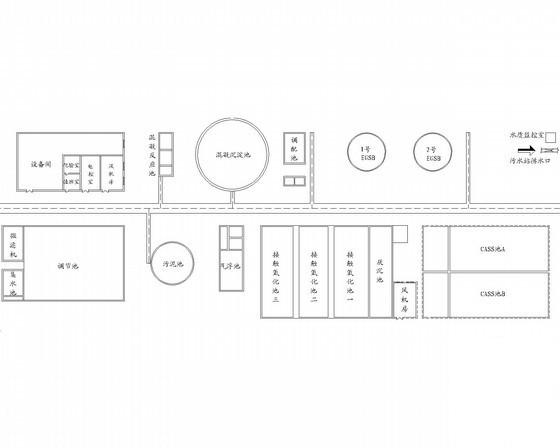

平面布置图

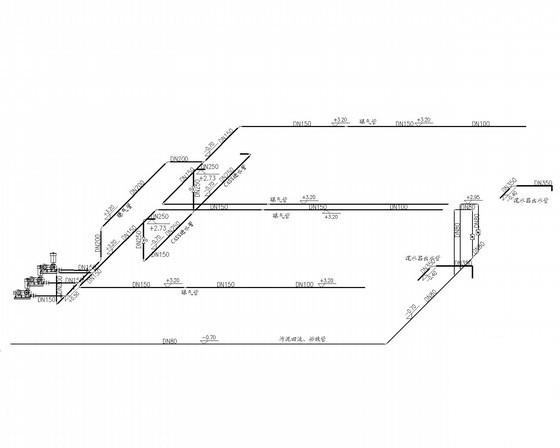

管道系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 食品厂污水处理工程 - 1
    食品厂污水处理工程 - 1
  • 食品厂污水处理工程 - 2
    食品厂污水处理工程 - 2
  • 食品厂污水处理工程 - 3
    食品厂污水处理工程 - 3
  • 食品厂污水处理工程 - 4
    食品厂污水处理工程 - 4
以上是部分截图,请下载附件后查看完整高清内容
