2层多结构类型分区办公楼结构施工图纸
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑地上层数：2层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：砌体结构,钢筋混凝土结构,钢结构
-
钢筋混凝土结构：框架
-
钢结构：其他结构
-
基础形式 ：条形基础,独立基础,其它基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.50kN/平方米
-
雪压：0.40kN/平方米
-
参考图纸：31张
该附件是
多结构类型分区办公楼
结构施工图
，
概述：该资料包含框架结构+砖混结构+钢框架结构，其中钢结构以焊接型钢实腹柱作为承力框架。
附件内含：结构设计总说明、钢
结构设计说明
、A区基础平面布置图、A区基础详图、A区梁柱平面配筋图、A区楼板配筋图、A区钢架详图、A区屋面檩条_拉条_隅撑布置图、A区砖混附房圈梁_构造柱及顶板平面配筋图、A区楼梯结构详图、A区消防楼梯结构详图、B区基础平面布置图、B区地下室基础地板图及基础详图、B区基础详图、B区地下室结构平面图、B区梁柱平面配筋图、B区楼板平面配筋图、B区楼梯详图等，dwg格式，共计图纸31张。

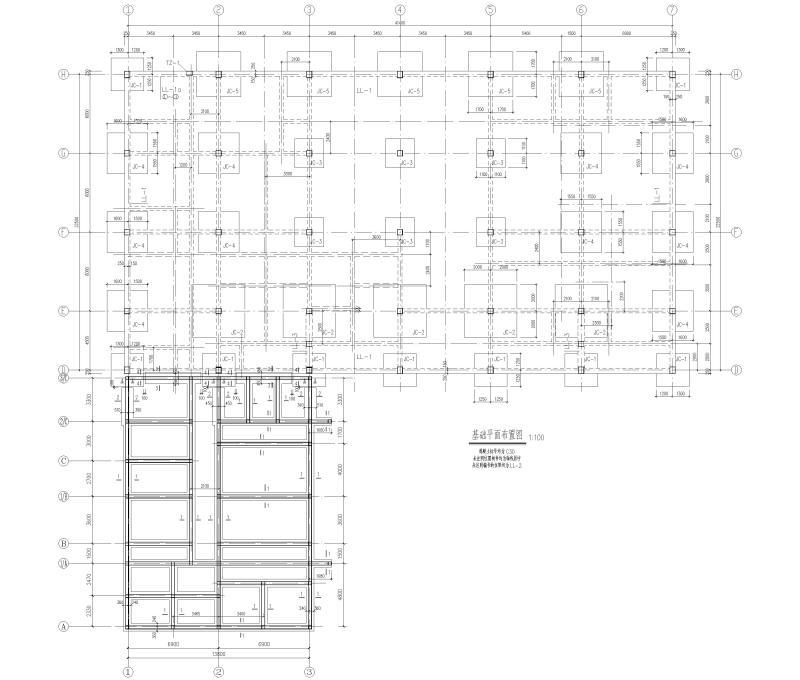

基础平面布置图

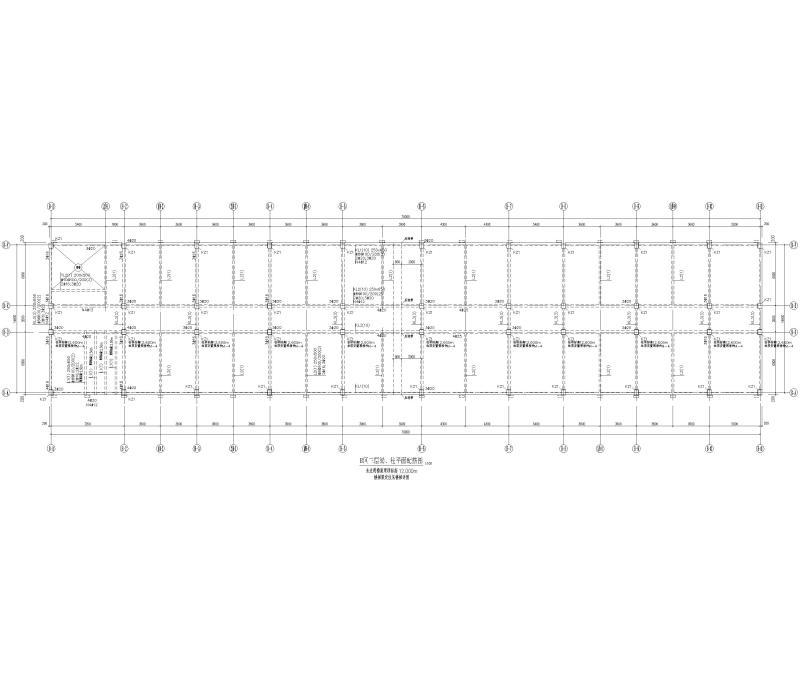

梁柱平面配筋图

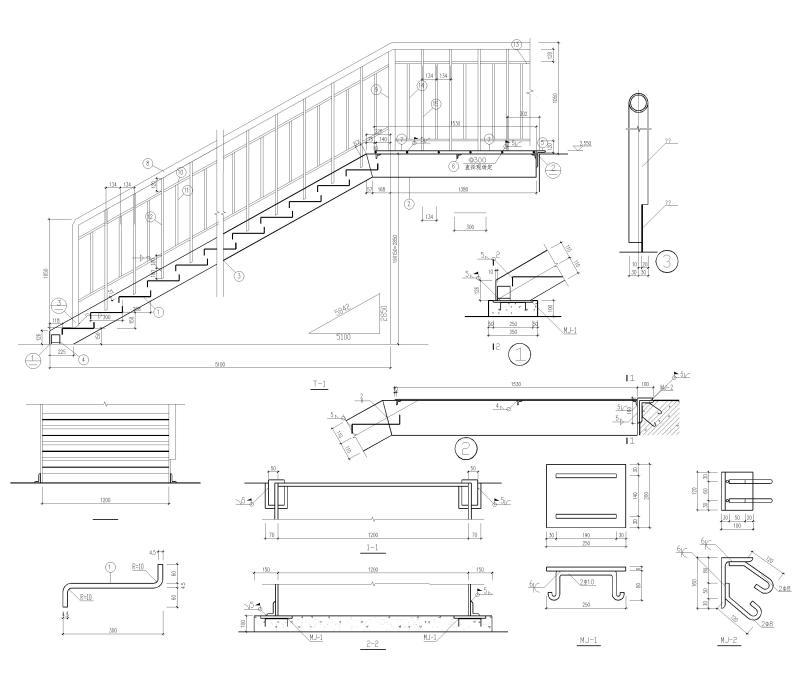

消防楼梯结构详图

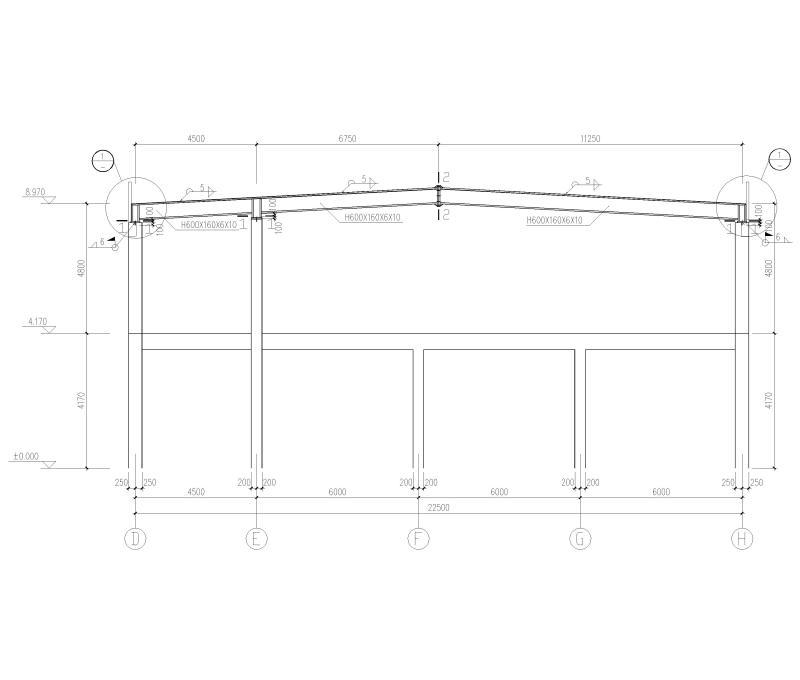

钢架构造图

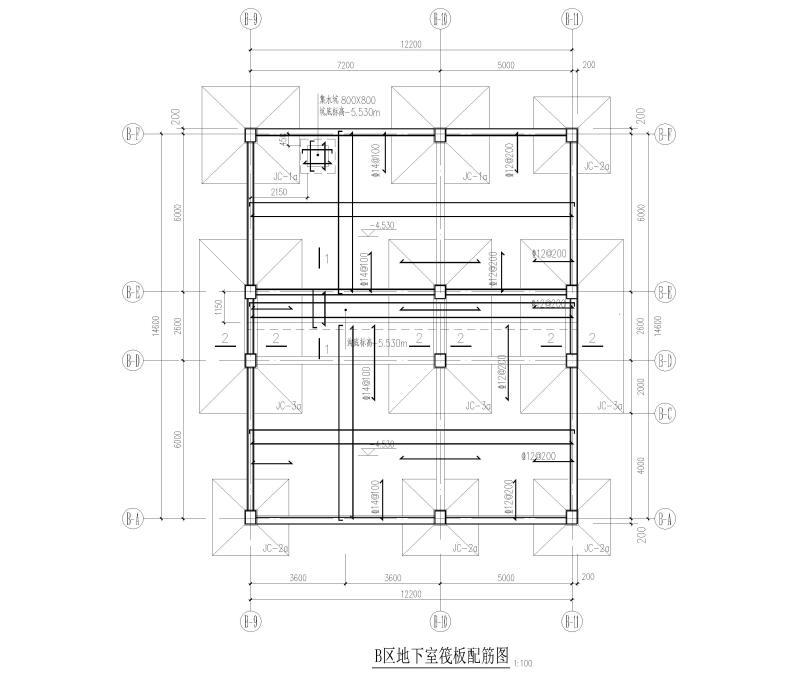

地下室筏板配筋图
隅撑与刚架及檩条连接详图
