6层商住楼混凝土框架结构施工图纸CAD和节点大样图
-
建筑类别：住宅,商业
-
建筑高度：多层建筑
-
地上层数：6层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
该资料为六层商住楼混凝土框架结构施工图。
项目为标准混凝土框架结构教学楼，包含所以平面及节点大样。
结构图纸完整，各个节点大样清晰。
结构平面图
结构配筋图
基础布置图
结构柱布置图
楼梯布置图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

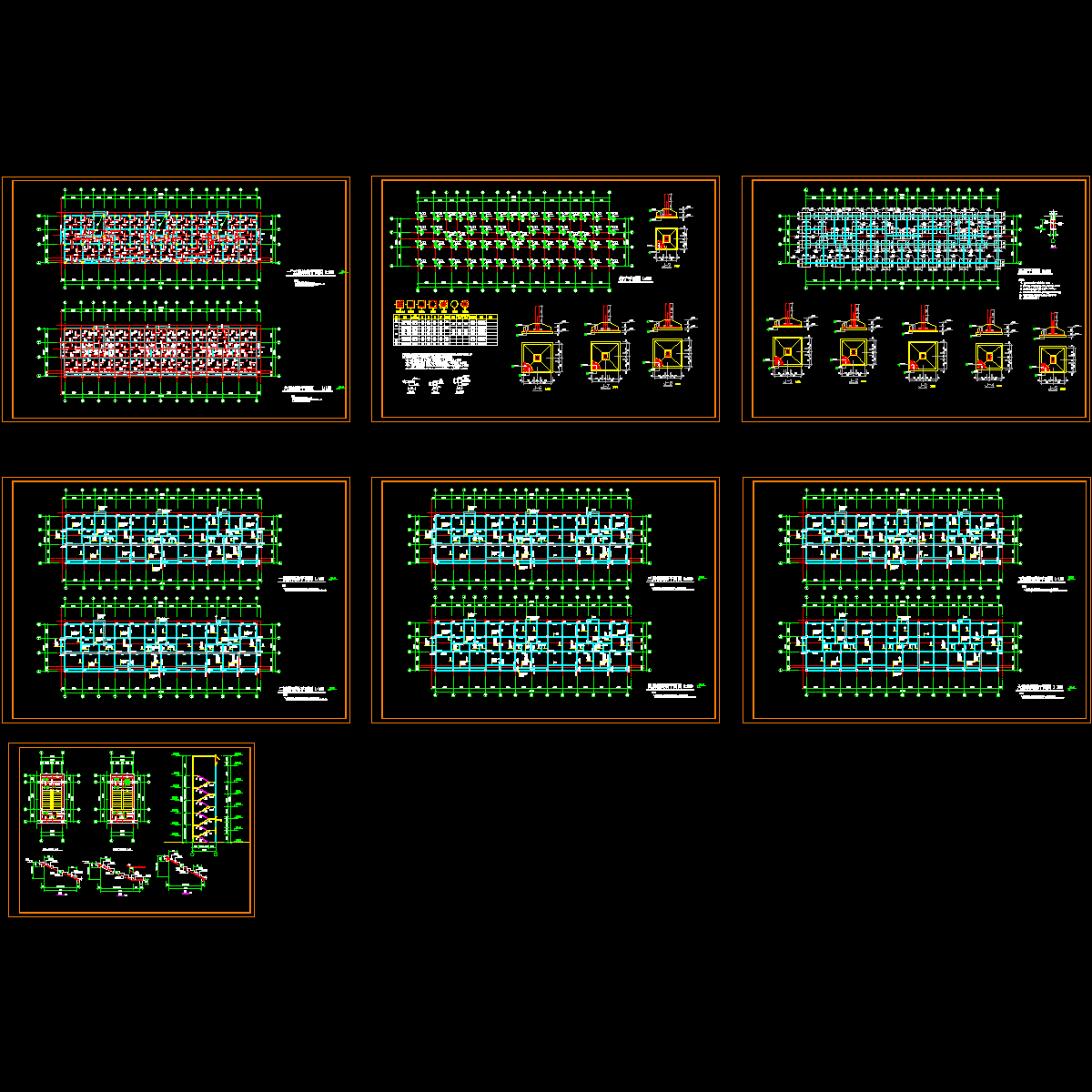

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：1.94 MB
- 收藏次数：0
-
文件名称：
附件-995960568787808900.dwg
