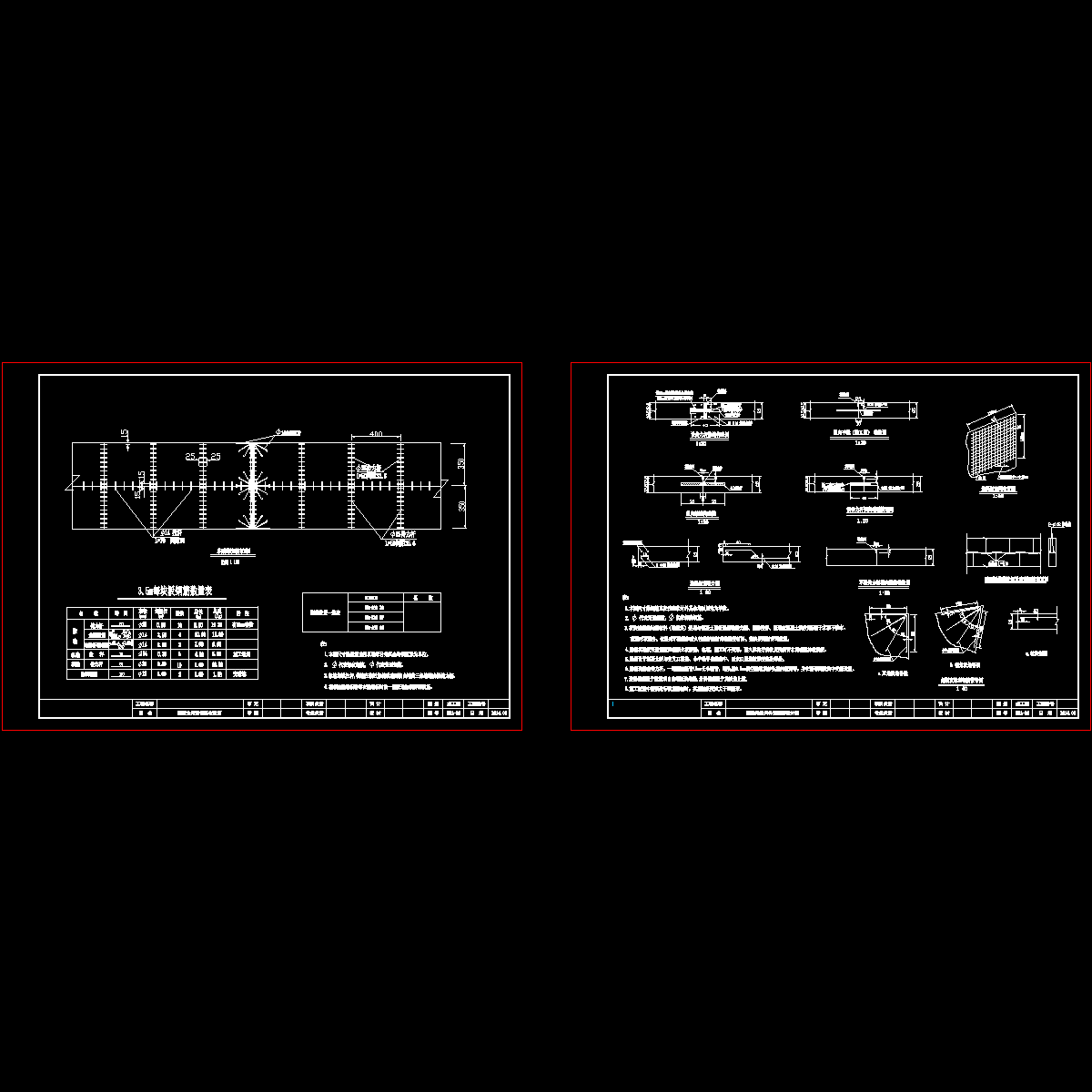

混凝土路面接缝构造及补强钢筋设计图纸（路面钢筋布置图纸）.dwg

附件详情

纵缝均设拉杆,横缝在临近胀缝或路面自由端的三条缩缝内设传力杆.相邻的接缝相错时在接缝相对的一侧板边加设防裂钢筋。板块接缝处封缝材料（填缝料）采用与混凝土面板缝壁粘接力强、回弹性好、能适应混凝土板收缩、不溶于水和不渗水、高温时不溢出、低温时不脆裂和耐久性能好的沥青橡胶类材料。建议采用沥青玛碲脂。胀缝填缝板采用能适应混凝土板膨胀、收缩，施工时不变形，耐久性良好的软质浸沥青木材或泡沫橡胶板。胀缝设于混凝土板与交叉口相接、小半径平曲线曲中、雨水口周边板厚变化处等处。胀缝设滑动传力杆，一端戴涂沥青10cm长小套管，端头留3.0cm的空隙填以纱头泡抹塑料等，并在相邻两板块中交错设置。 边缘钢筋设于胀缝或自由端板块边缘,角隅钢筋设于其板角上部.施工过程中需要进行钢筋搭接时，其搭接长度应大于25厘米……共计2张，设计于2014年
