2层门式钢架结构厂房施工方案大样图含建筑大样图

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
该资料为二层门式钢架结构厂房施工图。
其中包含建筑全套施工图,方便与 结构施工图 对应。
全套 结构施工图 完整,结构剖面图,结构立面屋面檩条拉条图完整,节点大样图完整。具有一定的参考意义。
建筑平立面图

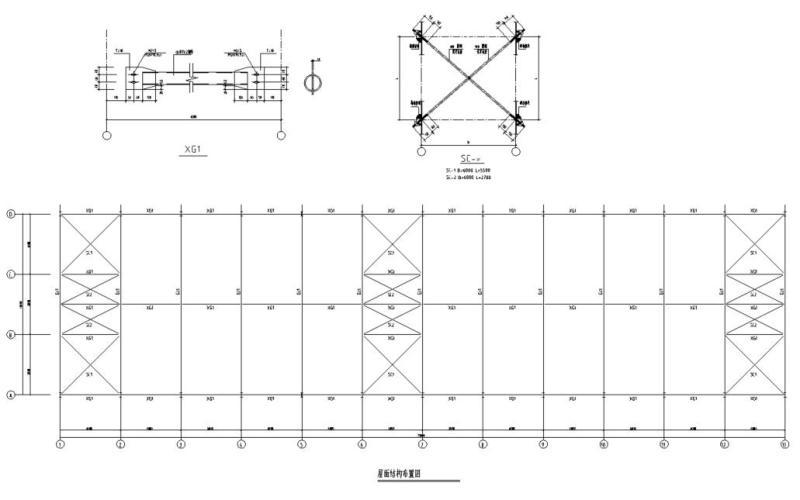

结构平面图
檩条拉条图

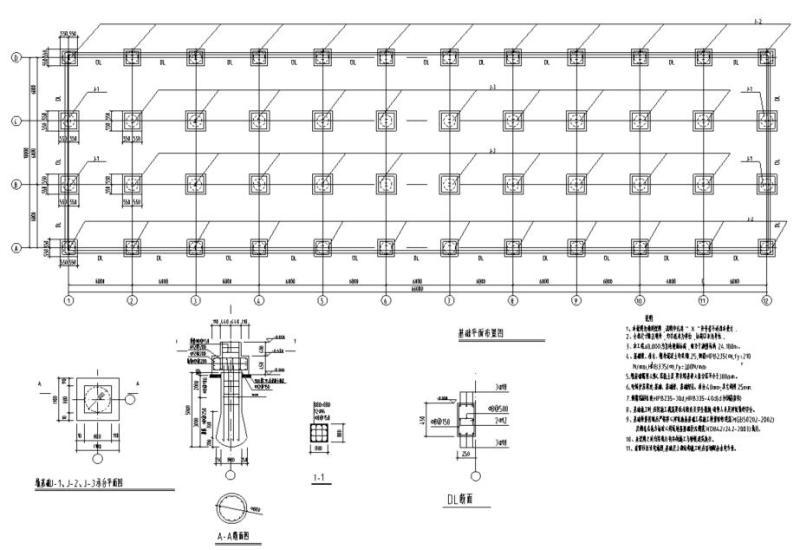

基础布置图
结构平面图2
节点大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 钢架结构厂房施工 - 1
    钢架结构厂房施工 - 1
  • 钢架结构厂房施工 - 2
    钢架结构厂房施工 - 2
  • 钢架结构厂房施工 - 3
    钢架结构厂房施工 - 3
  • 钢架结构厂房施工 - 4
    钢架结构厂房施工 - 4
  • 钢架结构厂房施工 - 5
    钢架结构厂房施工 - 5
  • 钢架结构厂房施工 - 6
    钢架结构厂房施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
