13层框架结构办公楼结构CAD施工图纸(塔楼).dwg

  • 建筑类别:办公
  • 建筑高度:高层建筑
  • 地上层数:13层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 地下室功能:车库
  • 参考图纸:33张
  • 设计年代:近代

附件详情

该项目为某高层办公楼,地上13层,地下一层,结构类型为框架结构,基础为筏板基础,6度设防。
该资料包含:结构设计说明、基础筏板配筋图、梁配筋图、板配筋图、结构平面图、柱 平面布置图 、楼梯结构图等共33张图纸。

基础梁配筋图

一层结构平面及板配筋图

基础顶~-0.050框架柱平面布置图

8.750~12.750框架柱平面布置图

一层梁配筋图

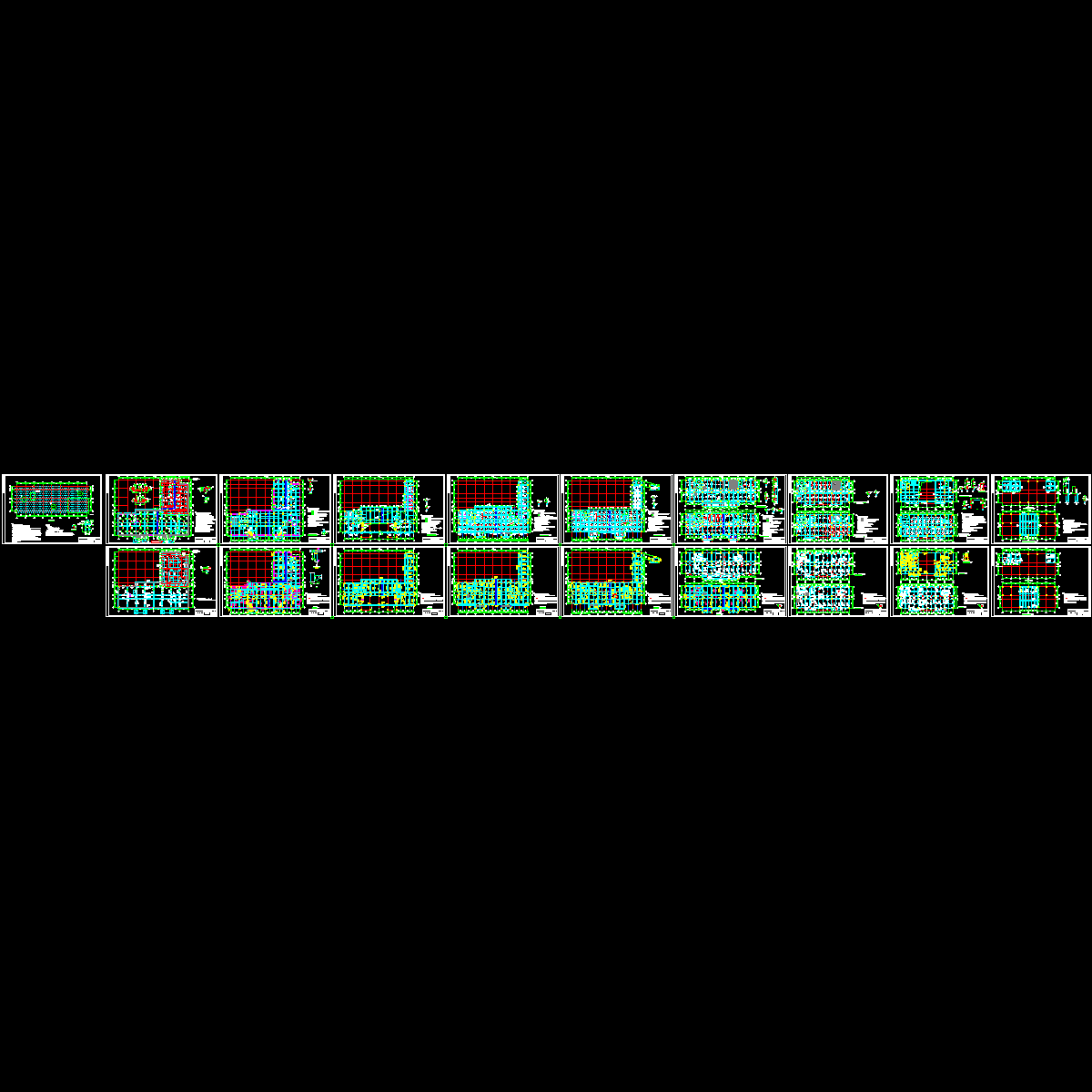

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • zm补充梁配筋.dwg
    zm补充梁配筋.dwg
  • 基础及梁板施工图.dwg
    基础及梁板施工图.dwg

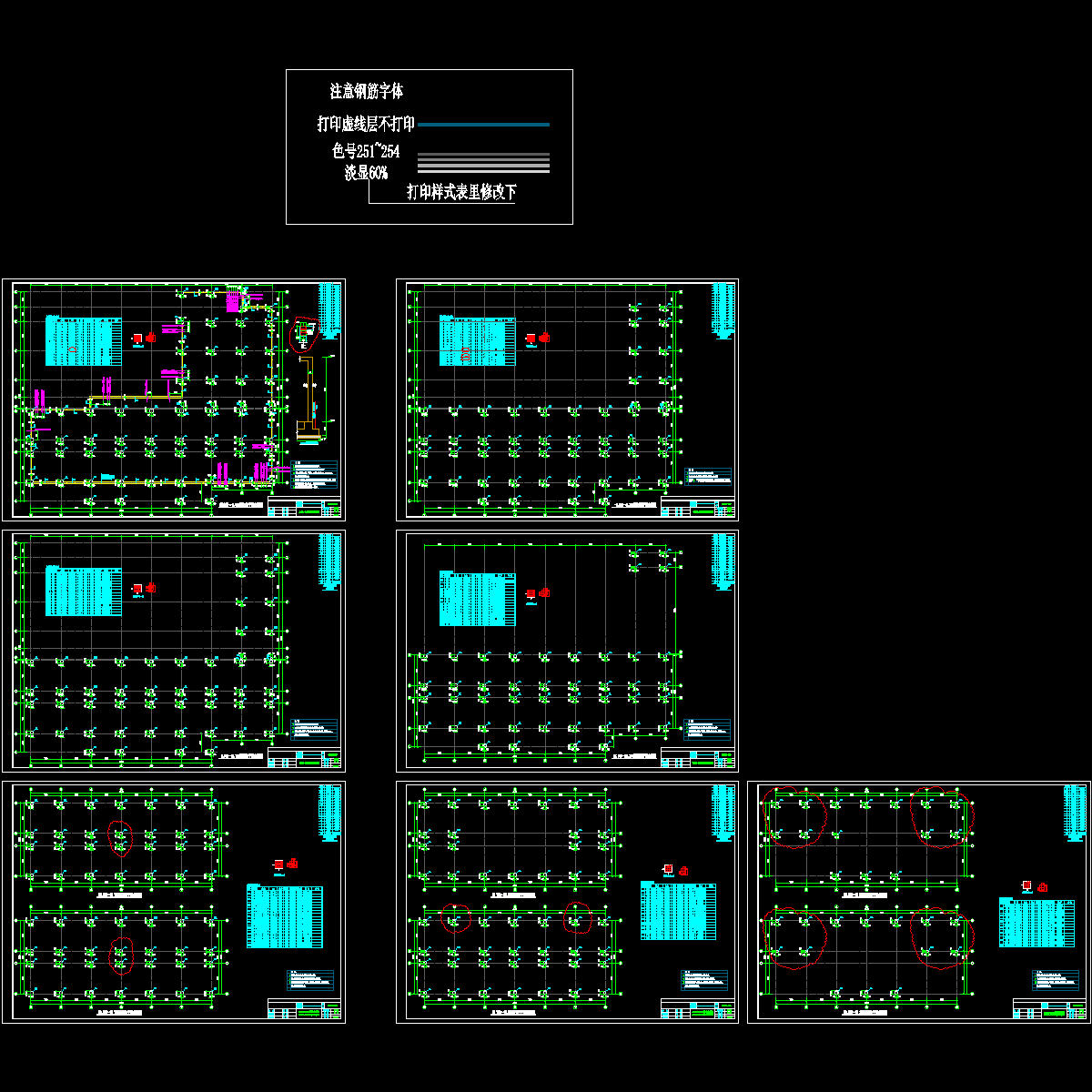

  • 柱施工图pm0825修改.dwg
    柱施工图pm0825修改.dwg

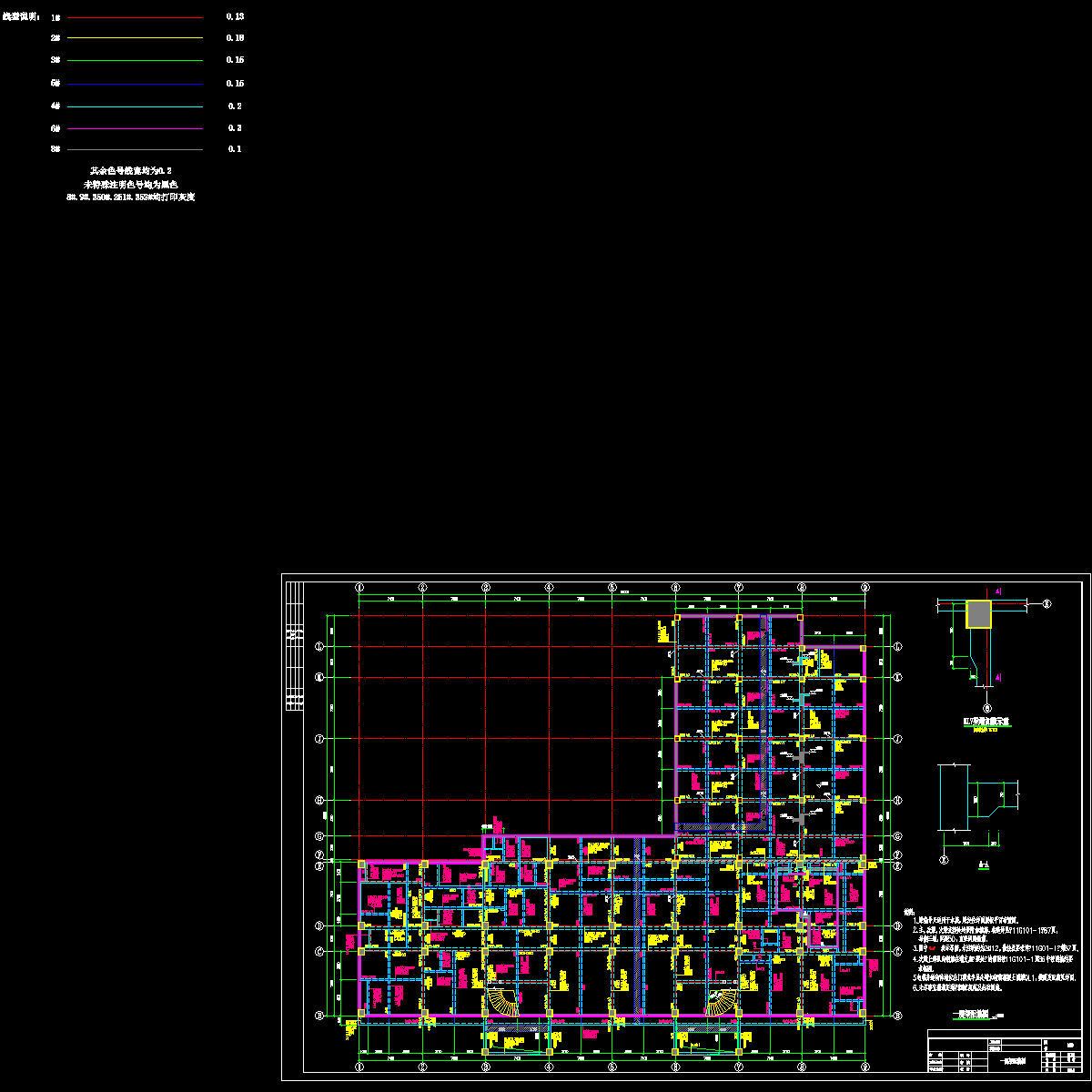

  • 梁板施工图g14.dwg
    梁板施工图g14.dwg

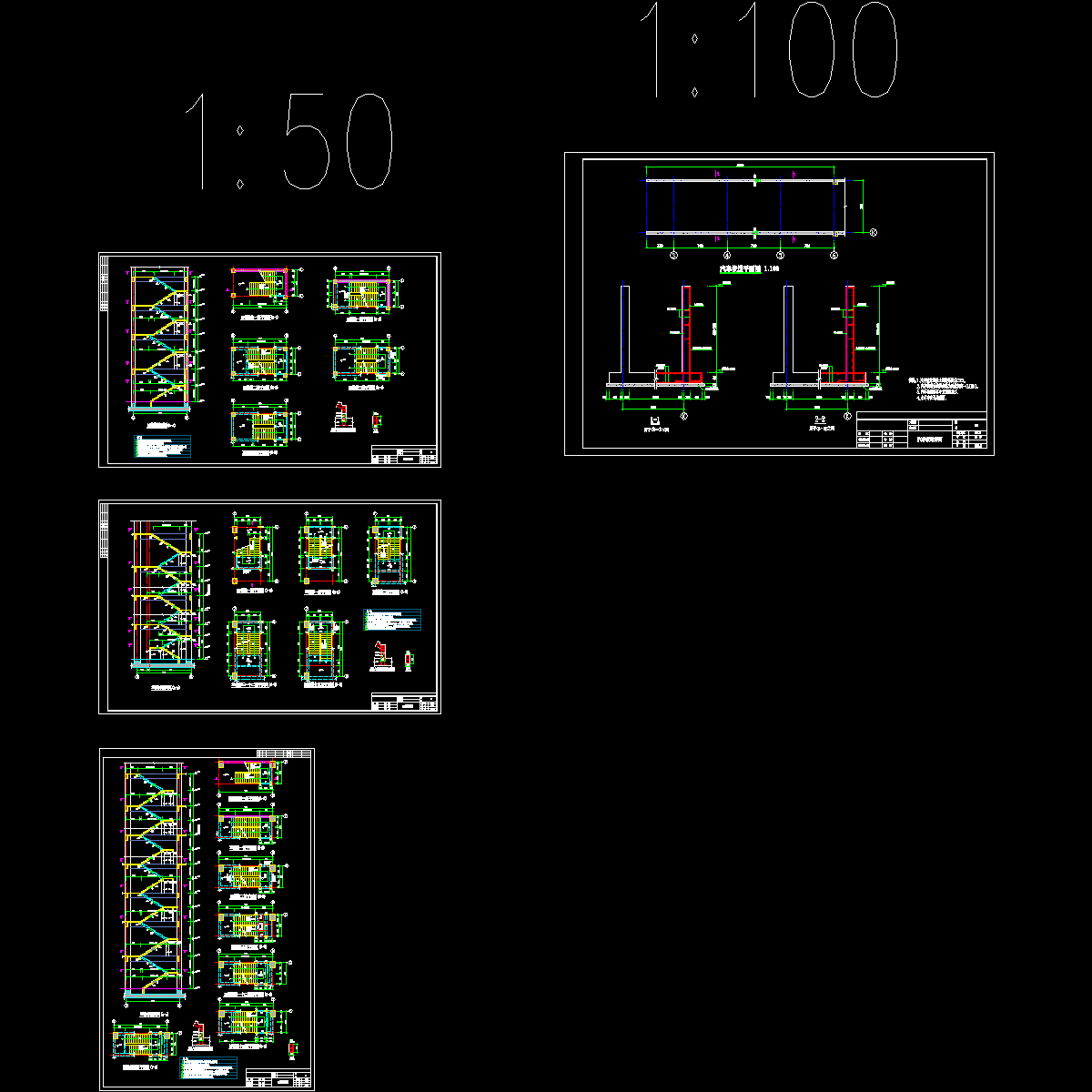

  • 楼梯及汽车坡道.dwg
    楼梯及汽车坡道.dwg
以上是部分截图,请下载附件后查看完整高清内容
