5层知名大学环境科学与工程学院楼结构CAD施工图纸.dwg

  • 建筑类别:教育
  • 建筑高度:多层建筑
  • 地上层数:5层
  • 地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础, 桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:8度抗震
  • 风压:0.50kN/平方米
  • 地下室功能:车库, 设备用房, 其他
  • 参考图纸:59张
  • 设计年代:近代

附件详情

环境科学与工程学院位于北京大学,占地面积6521平方米,大楼是集教学、研究、实践、展览、行政及学术会议于一体的现代综合性学院建筑,总建筑面积:20357平方米,地上5层,地下3层,檐口高17.250m,为框架剪力墙结构。
抗震设防烈度为8度,采用变厚度筏板基础,基础设计等级为甲级,人防抗力级别:核5级/常5级。
该资料包含:结构设计总说明,抗拔桩平面布置图,基础底板平面图,基础配筋平面图,基础详图,人防口部详图,地下、地上模板平面图,板配筋平面图,梁配筋图,墙 平面布置图 ,暗柱配筋详图,汽车坡道详图,消防水池详图共计59张图。
分享投稿时间:近几年8月。

二层模板平面图

二层梁配筋图

二层墙平面布置图

汽车坡道详图

消防水池详图

人防口部详图

二层-屋顶层柱平面布置图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

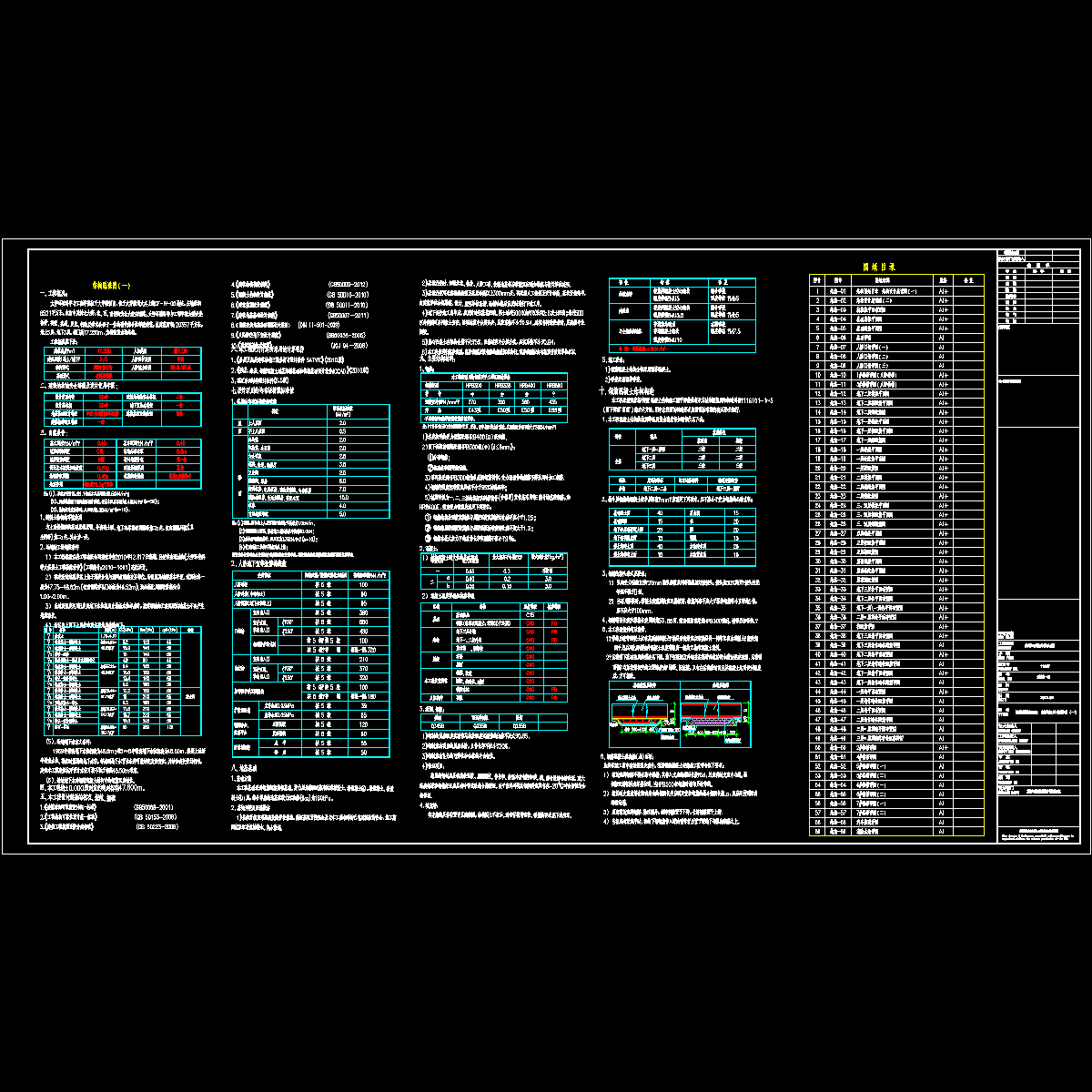

  • 结施-01 结构图纸目录  结构设计总说明(一).dwg
    结施-01 结构图纸目录 结构设计总说明(一).dwg

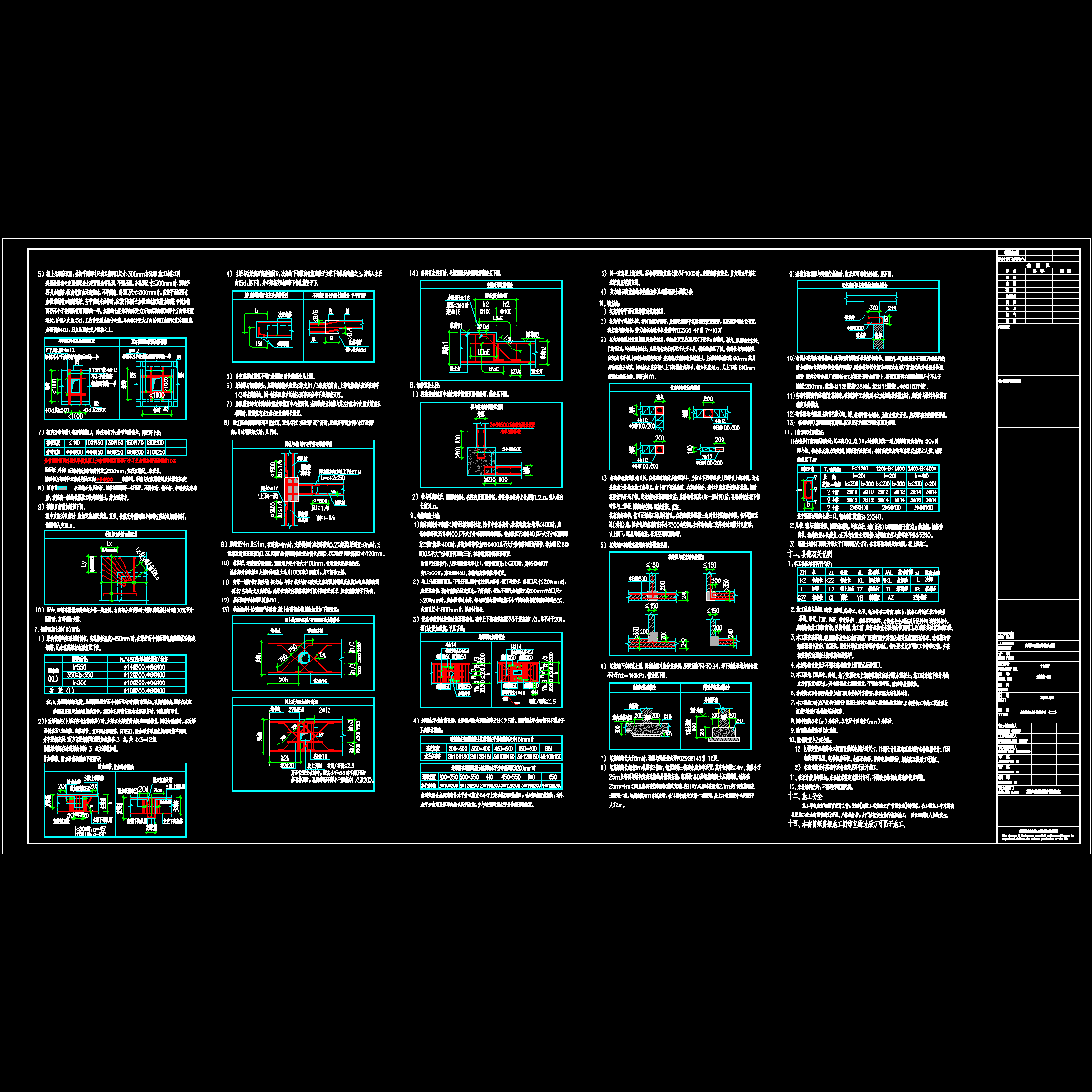

  • 结施-02 结构设计总说明(二).dwg
    结施-02 结构设计总说明(二).dwg

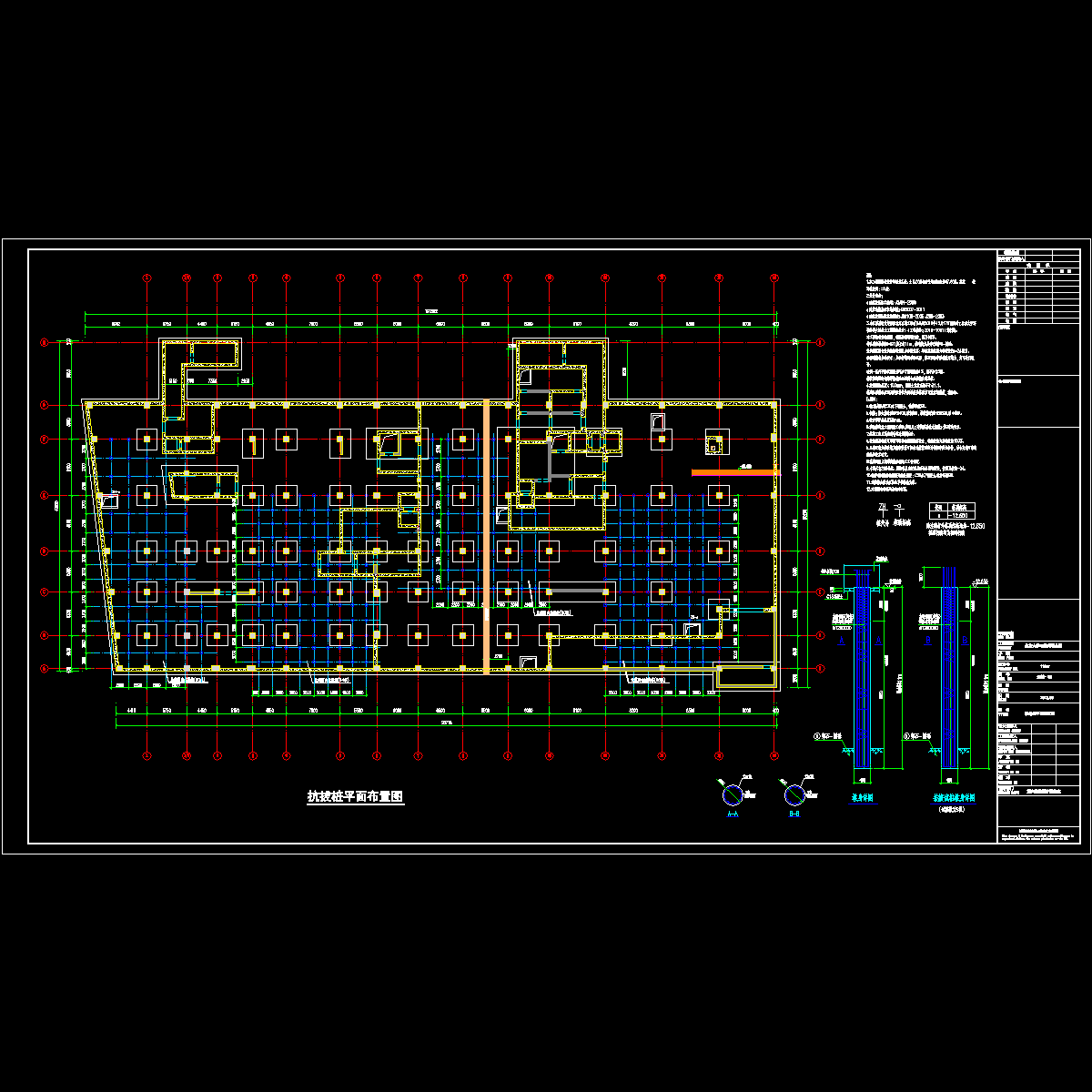

  • 结施-03 抗拔桩平面布置图.dwg
    结施-03 抗拔桩平面布置图.dwg

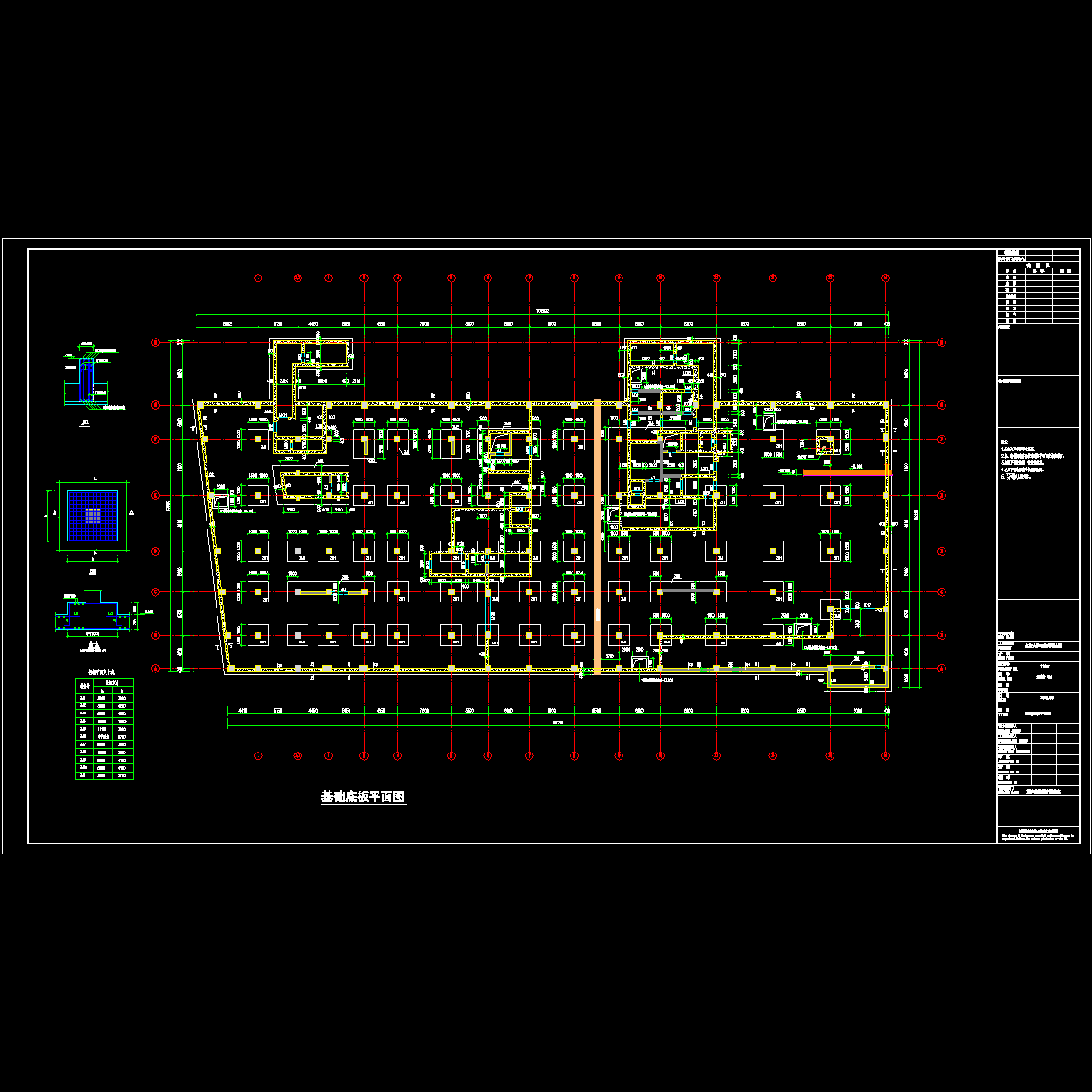

  • 结施-04 基础底板平面图.dwg
    结施-04 基础底板平面图.dwg

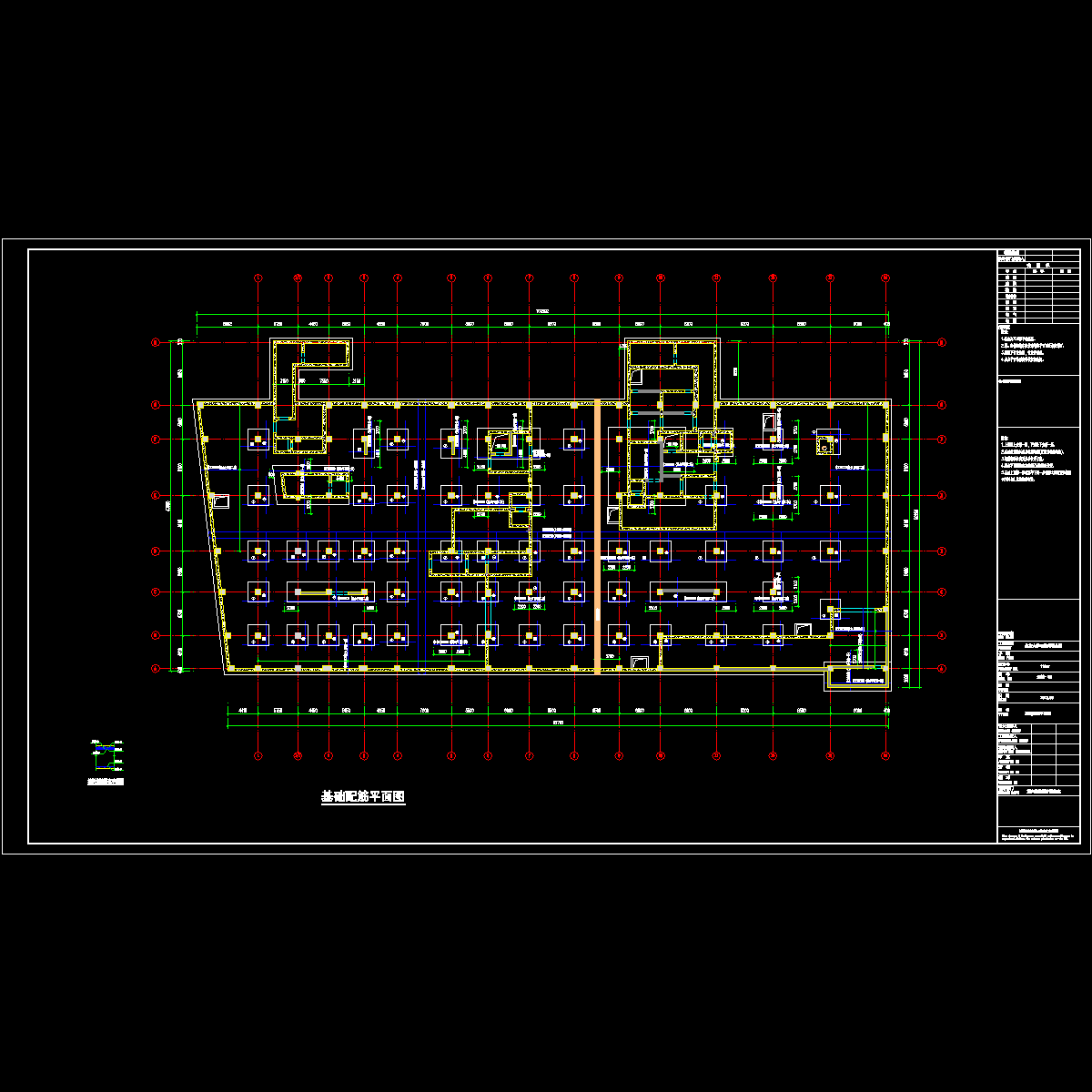

  • 结施-05 基础配筋平面图.dwg
    结施-05 基础配筋平面图.dwg
  • 结施-06 基础详图.dwg
    结施-06 基础详图.dwg
  • 结施-07 人防口部详图(一).dwg
    结施-07 人防口部详图(一).dwg
  • 结施-08 人防口部详图(二).dwg
    结施-08 人防口部详图(二).dwg
  • 结施-09 人防口部详图(三).dwg
    结施-09 人防口部详图(三).dwg
  • 结施-10:1#楼梯详图.dwg
    结施-10:1#楼梯详图.dwg
以上是部分截图,请下载附件后查看完整高清内容
