4层精品酒店给排水CAD施工图纸.dwg

  • 设计说明:有
  • 建筑类别:酒店
  • 建筑高度:多层建筑
  • 建筑面积:10848.5平方米
  • 地上层数:4层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:33张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):15
  • 大样节点:水泵,卫生间
  • 项目地址:上海

附件详情

  • 给排水平面图
  • 消防平面图
  • 给水系统图
  • 热水系统原理图
  • 排水系统图
  • 地下室集水井排水系统图
  • 喷淋系统原理图
  • 消火栓系统图
  • 雨水系统图
  • 水泵房详图
  • 卫生间详图

附件详情

该资料为上海某精品给排水施工图纸。该项目分为A、B两个区,A区地下一层,地上二层,建筑面积3900余平方米,建筑高度9.30m,地下室主要为设备机房、厨房,地上主要为餐饮宴会厅及包房等。B区其地下一层,地上四层,建筑面积10848.5余平方米,建筑高度17.40m,地下室主要为车库、设备机房,地上主要为客房、餐饮宴会厅及包房等。
设计内容:生活给水系统、生活热水系统、排水系统、雨水排水系统、室外 、室内消火栓系统及自动喷淋灭火系统。
近代年,共33张图。

A-2号卫生间

A区喷淋系统原理图

A区水泵房详图

B区给水系统图

T4套房平面图

地下一层男女淋浴室及A-1号卫生间

A区水泵房管道系统图

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

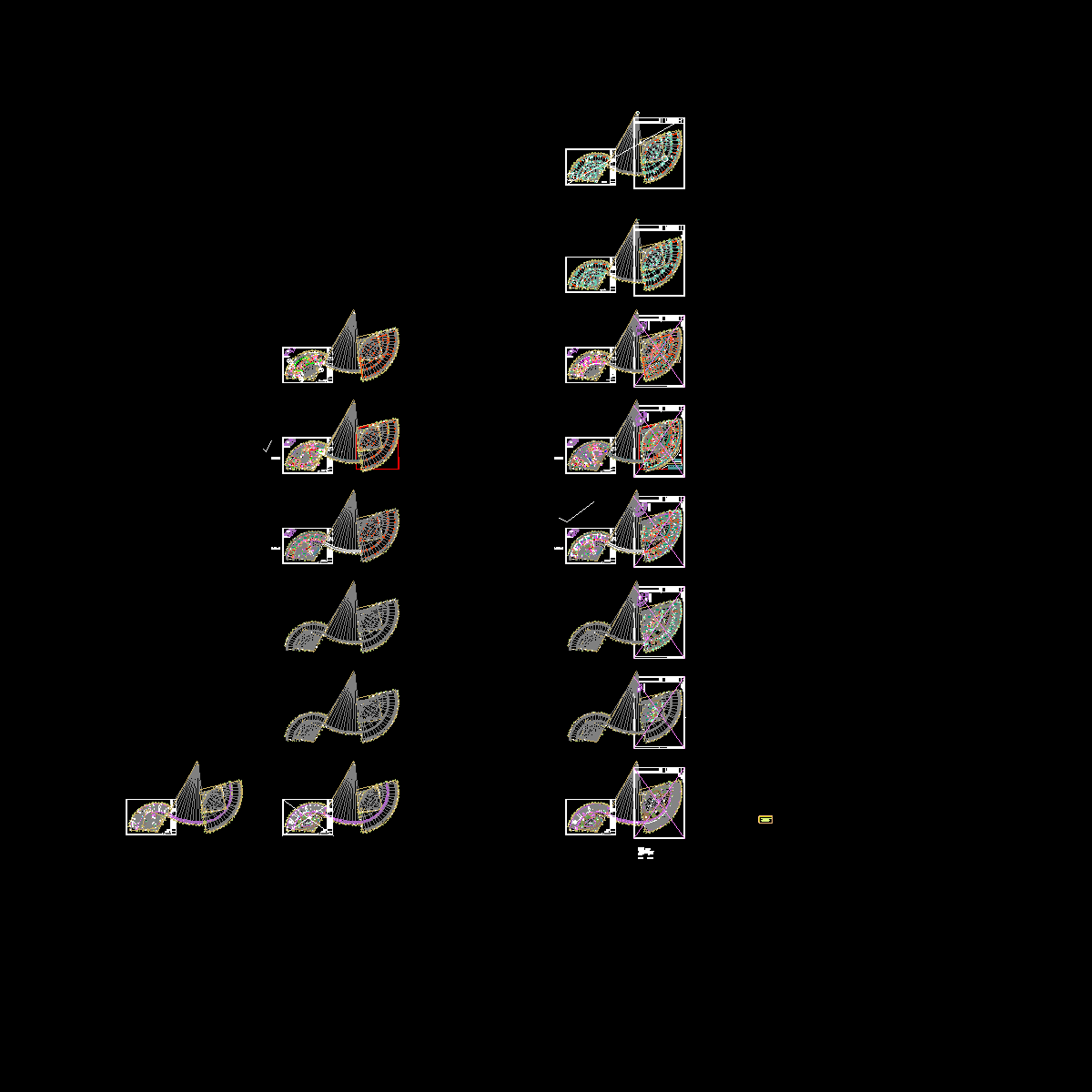

  • plan0208a.dwg
    plan0208a.dwg

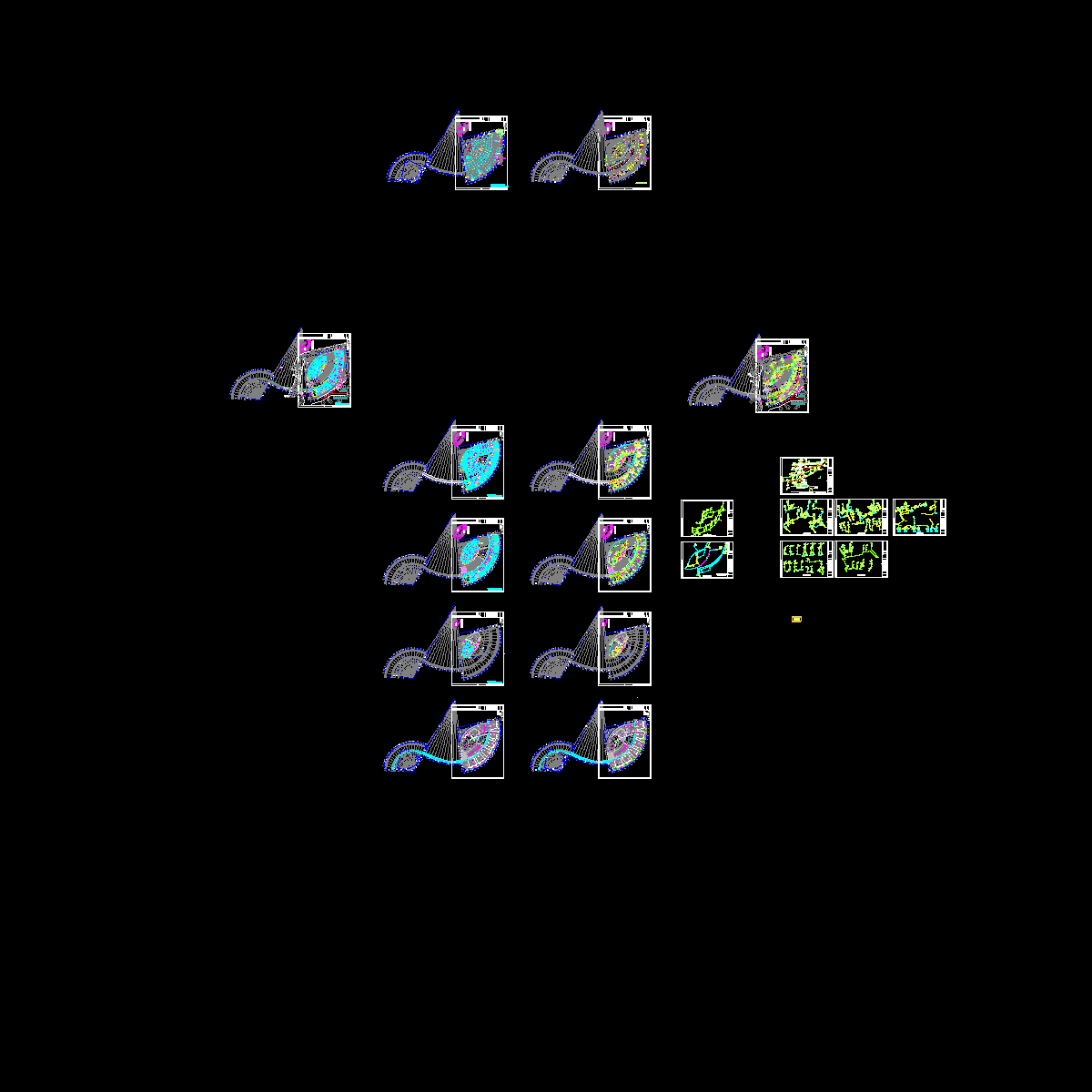

  • plan0227water.dwg
    plan0227water.dwg

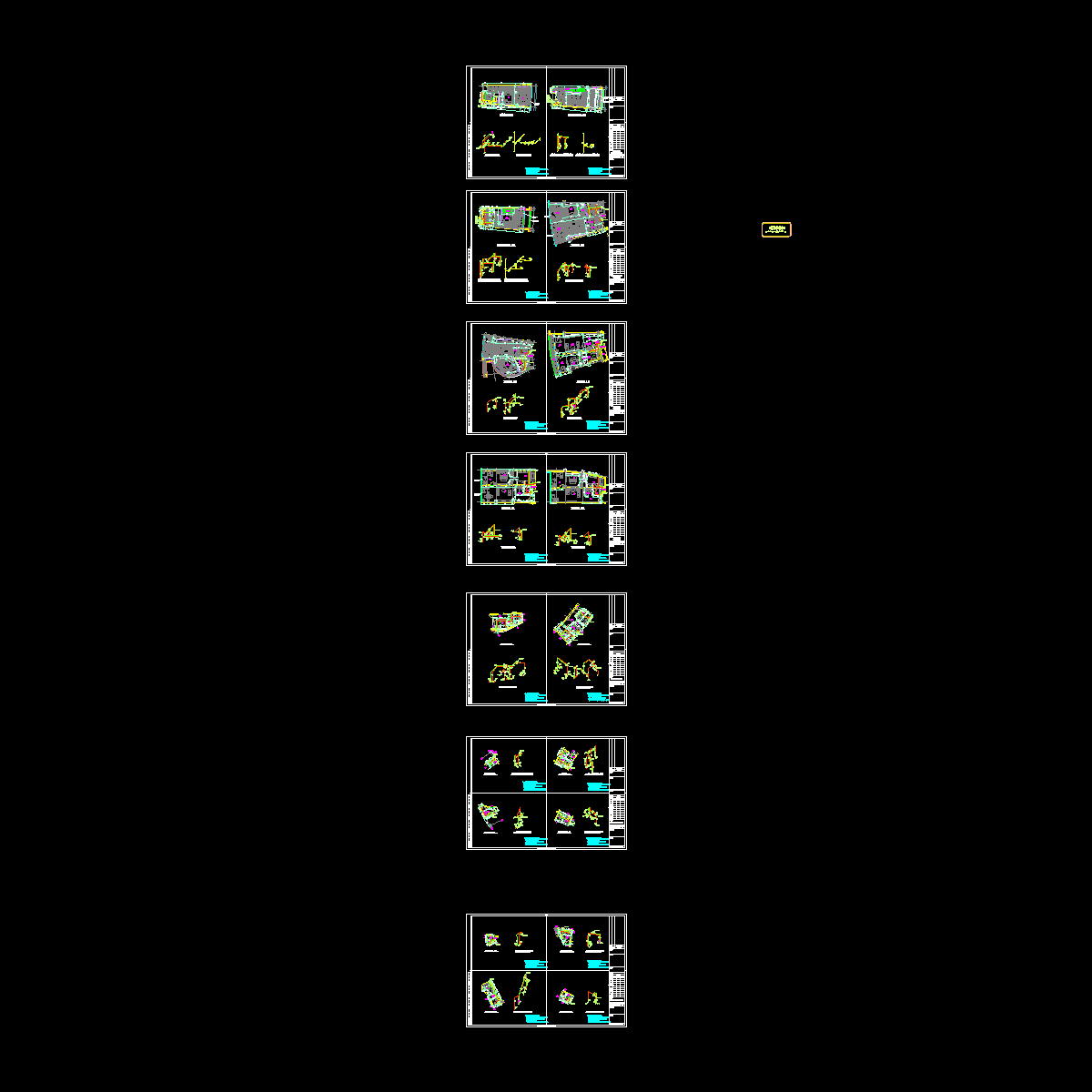

  • 房型详图-0319water.dwg
    房型详图-0319water.dwg

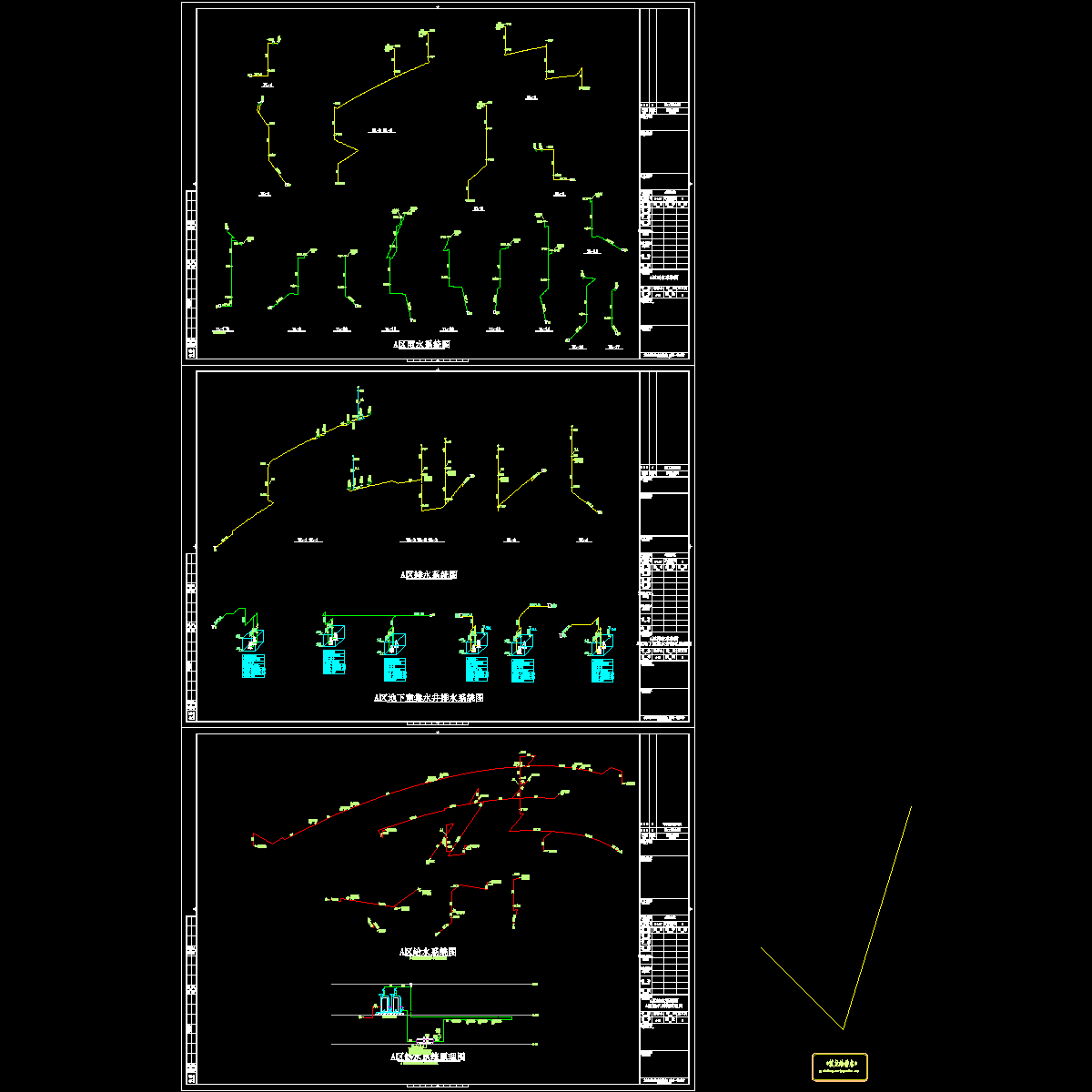

  • 给排水系统图.dwg
    给排水系统图.dwg

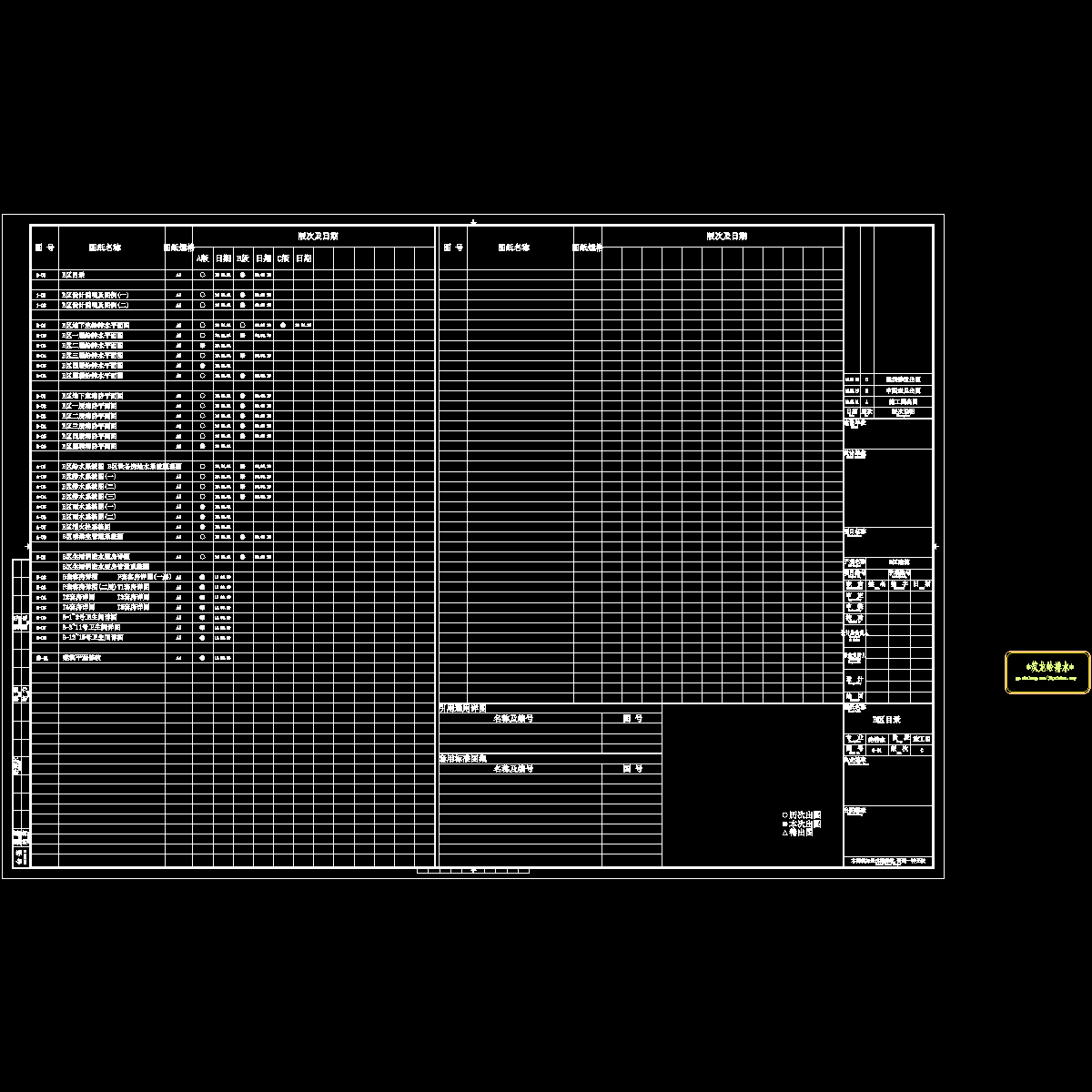

  • 目录(c)100326.dwg
    目录(c)100326.dwg
  • 目录.dwg
    目录.dwg
  • 施工说明(b)100303.dwg
    施工说明(b)100303.dwg
  • 水泵房详图.dwg
    水泵房详图.dwg
  • 卫生间详图.dwg
    卫生间详图.dwg
以上是部分截图,请下载附件后查看完整高清内容
