污水处理厂电气施工图纸(2016含自控)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑,多层建筑
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 节点大样:线管,配电箱,弱电设备,其它
  • 负荷等级:二级
  • 接地方式:TN-S
  • 项目所在地:河南
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它

该附件为河南污水处理厂 电气施工图

概况:
该项目为河南省信阳市某镇污水处理厂工程 ,近期设计规模为5000吨/日,远期设计规模为10000吨/日。
该资料包括:厂区内各种电气管线的设计、厂区道路照明、高、低压配电系统、照明、防雷、接地、自控系统等的设计。
按工艺要求完成自控系统的设计,范围如下:
1)按工艺流程配置必要的液位、流量、水质分析等检测仪表。
2)全部检测仪表及电气设备的运行信号的传送和显示。
3)根据电气设备的运行要求及主要工艺参数的控制要求,设置自动控制和自动调节系统。
4)建立全厂的数据通讯系统、实现生产过程控制自动化。

部分图纸摘录:

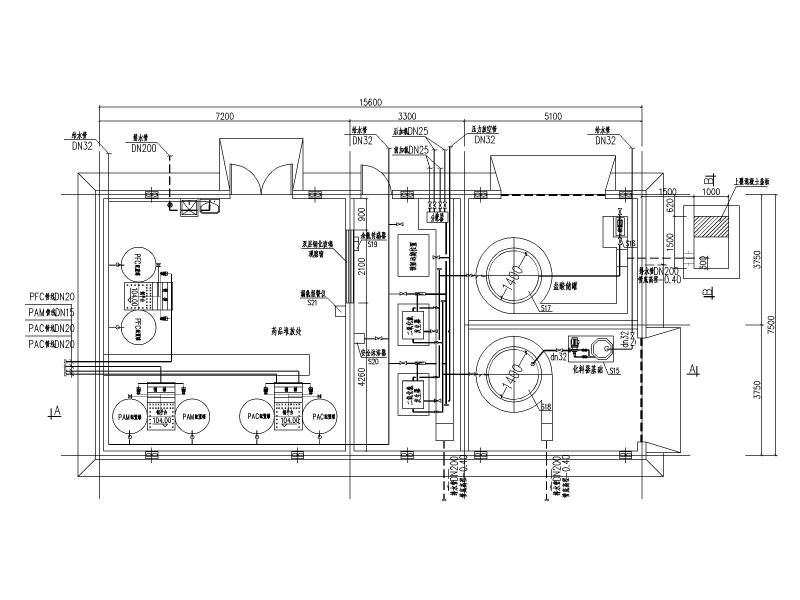

照明平面图

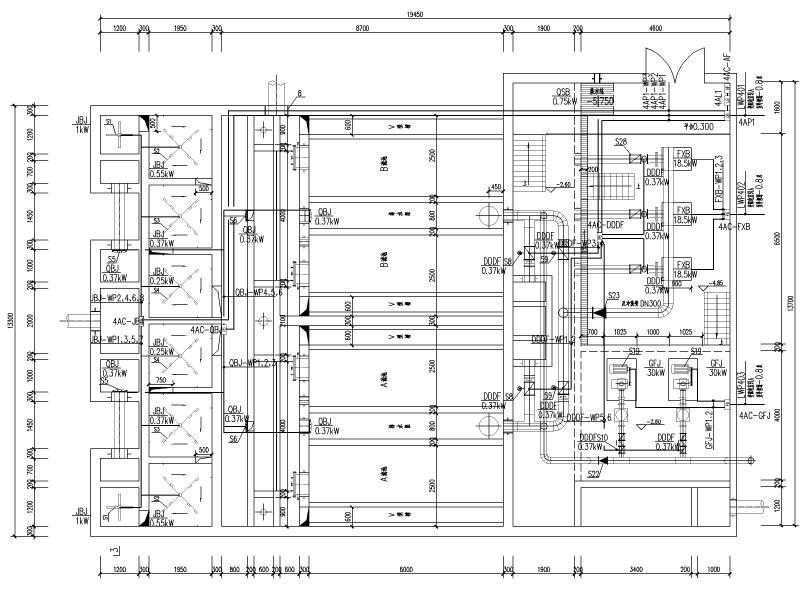

配电平面图

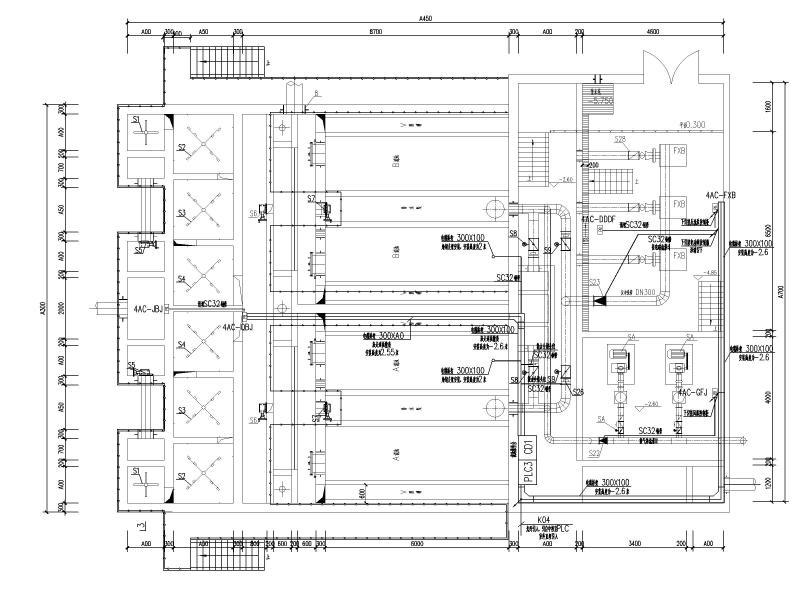

自控平面图
管线布置平面图

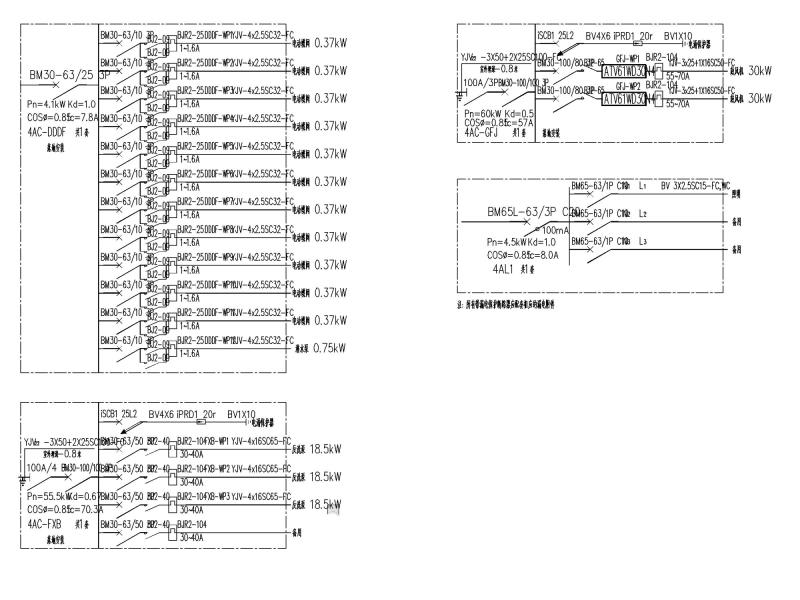

配电系统图



视频监控系统图

自控系统图



管道系统图
控制箱安装图



室外摄像机设备箱配置图



文件内容预览


以下是附件的其中一部分截图,共11张,您也可以 搜索 更多您想要的资源
  • 污水处理电气图纸 - 1
    污水处理电气图纸 - 1
  • 污水处理电气图纸 - 2
    污水处理电气图纸 - 2
  • 污水处理电气图纸 - 3
    污水处理电气图纸 - 3
  • 污水处理电气图纸 - 4
    污水处理电气图纸 - 4
  • 污水处理电气图纸 - 5
    污水处理电气图纸 - 5
  • 污水处理电气图纸 - 6
    污水处理电气图纸 - 6
  • 污水处理电气图纸 - 7
    污水处理电气图纸 - 7
  • 污水处理电气图纸 - 8
    污水处理电气图纸 - 8
  • 污水处理电气图纸 - 9
    污水处理电气图纸 - 9
  • 污水处理电气图纸 - 10
    污水处理电气图纸 - 10
  • 污水处理电气图纸 - 11
    污水处理电气图纸 - 11
以上是部分截图,请下载附件后查看完整高清内容
