超高层综合体建筑给排水消防CAD施工大样图.dwg

  • 设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度:超高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 地上层数:40层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:分区供水
  • 供水分区:四区以上
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 项目地址:安徽

附件详情

  • 生活水箱剖面展开图
  • 地下室给水系统图
  • 卫生间排水管道轴测图
  • 消火栓系统图
  • 生活泵房及消防泵房大样图
  • 避难层生活水箱大样图

附件详情


项目概要:
该项目包括地下车库、办公、集中商业及物业用房。
本建筑为一类综合楼,建筑高度131.20m,主楼地上40层,1-3层为办公门厅及餐饮,13/28层为避难层及设备转换层,其余为办公。1-2层为集中商业,3-4层为电影院
地下总建筑面积为14517.49平方米,共5个防火分区,属于一类汽车库,人防面积约13081平方米,二等人员掩蔽所。
设计内容:
生活给水系统、生活排水系统、消火栓给水系统、 自动喷水灭火系统、手提灭火器、气体灭火系统。
编制于近代年,共31张。

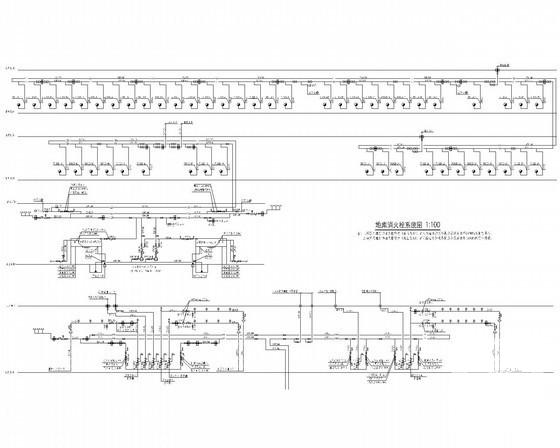

地库消火栓系统图

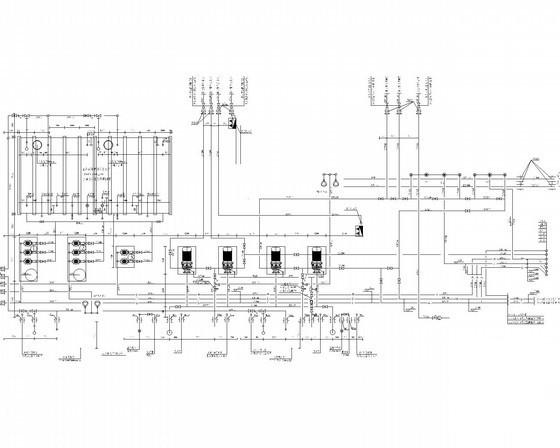

生活泵房及消防泵房大样图

地下给水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

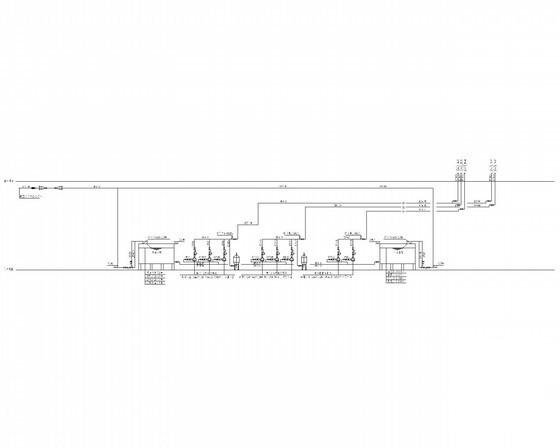

  • 超高层综合体建筑给排水消防CAD施工大样图.dwg - 1
    第 1 张图
  • 超高层综合体建筑给排水消防CAD施工大样图.dwg - 2
    第 2 张图
  • 超高层综合体建筑给排水消防CAD施工大样图.dwg - 3
    第 3 张图

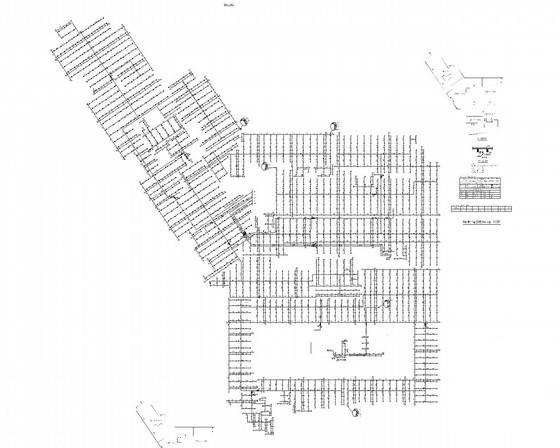

  • 超高层综合体建筑给排水消防CAD施工大样图.dwg - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
