城市跨河公路斜拉桥设计节点详图纸

该附件为: 【甘肃]城市跨河公路斜拉桥设计 节点详图 ,CAD图纸,含 设计说明
项目概要:
主 要技 术 标 准:
(1)道路等级 :城市主干道 ,双向六车道
(2)计算行车速度 :50km/h
(3)荷载等级 :城一A级
(4)人群荷载 :3.5Kpa (5)坡度 :纵 向 1.0%的人字坡 ,桥面横向 2.0%的人字坡 ;横 向布 置 :2.0m(人行道 )+ 10.5m(行 车道 )+2.5m(拉索区)+10.5m(行 车道 ),桥面全 宽 27.5m。桥跨两端桥面局部加宽。
.......
相关图片:

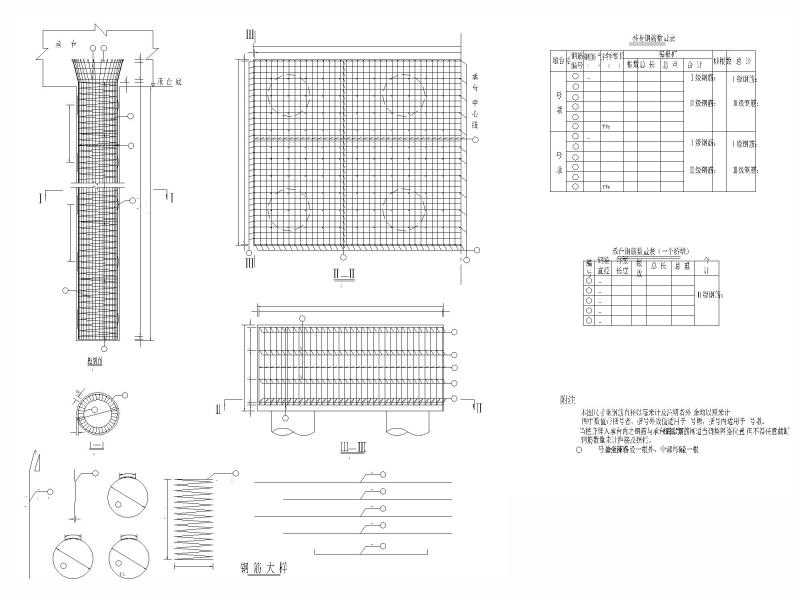

墩承台及桩身钢筋图

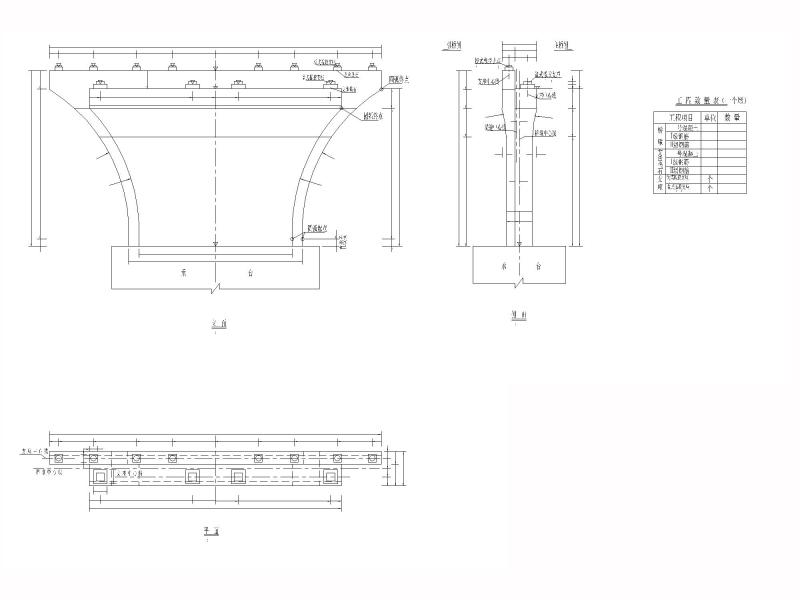

墩构造示意图

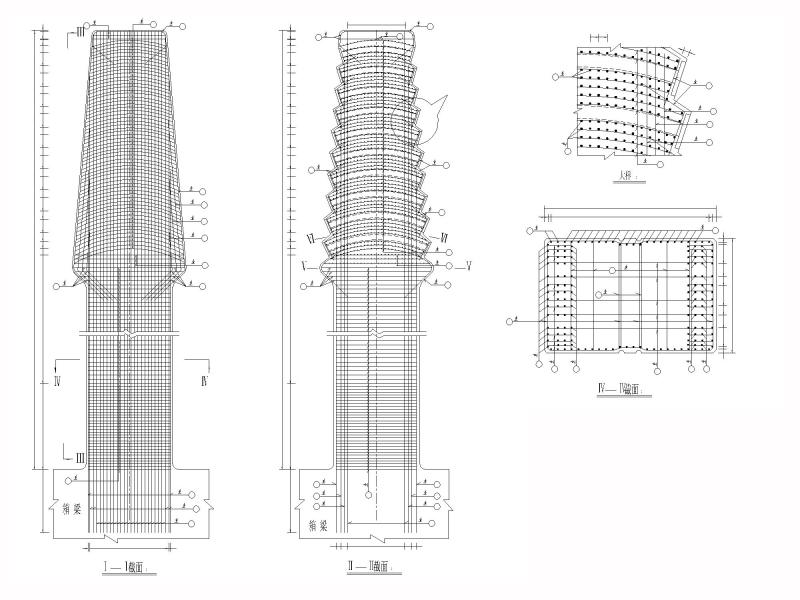

主塔钢筋示意图



以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 斜拉桥设计图纸 - 1
    斜拉桥设计图纸 - 1
  • 斜拉桥设计图纸 - 2
    斜拉桥设计图纸 - 2
  • 斜拉桥设计图纸 - 3
    斜拉桥设计图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
