服务中心地上通用节点详大样图2018

该附件是 服务中心地上通用 节点详图 (CAD) ,出图时间是,共图纸1张。
内容包含:滴水大样、卫生间穿板管口密封口 节点图 、屋面女儿墙泄水孔示意图、屋面直排雨水口大样、管道出屋面泛水、管道出屋面泛水、女儿墙侧排雨水口大样、地上消火栓留洞平面示意图、金属栏杆剖面图、卫生间地漏节点防水图、钢筋混凝土女儿墙泛水详图、女儿墙顶 节点图 、楼梯间出屋面大样、钢筋混凝土雨蓬、电梯门槛大样图、外墙涂料分隔缝、带支管消火栓留洞立面示意图、篦子固定预埋件大样、电缆桥架楼板留洞详图、屋面截水沟详图......
图纸完整,各个细部构造、节点大样清晰,方便直接选用或者借鉴。

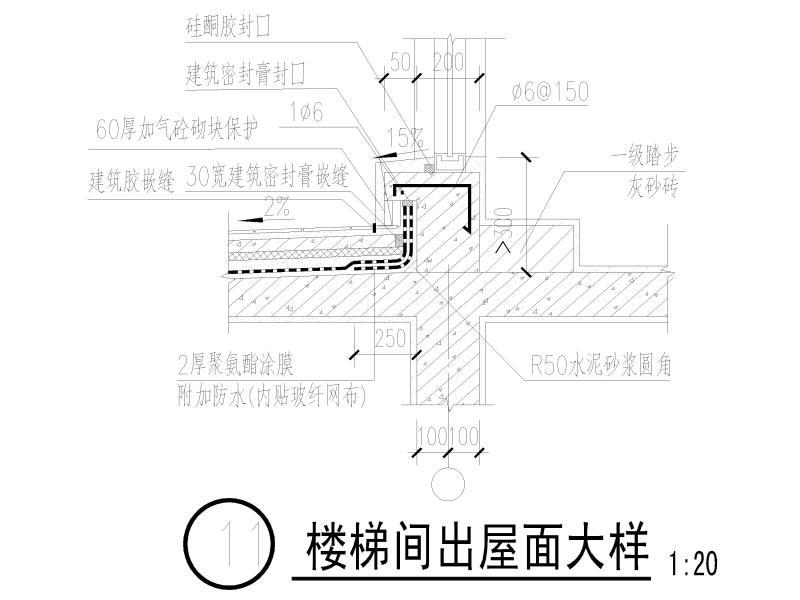

楼梯间出屋面大样

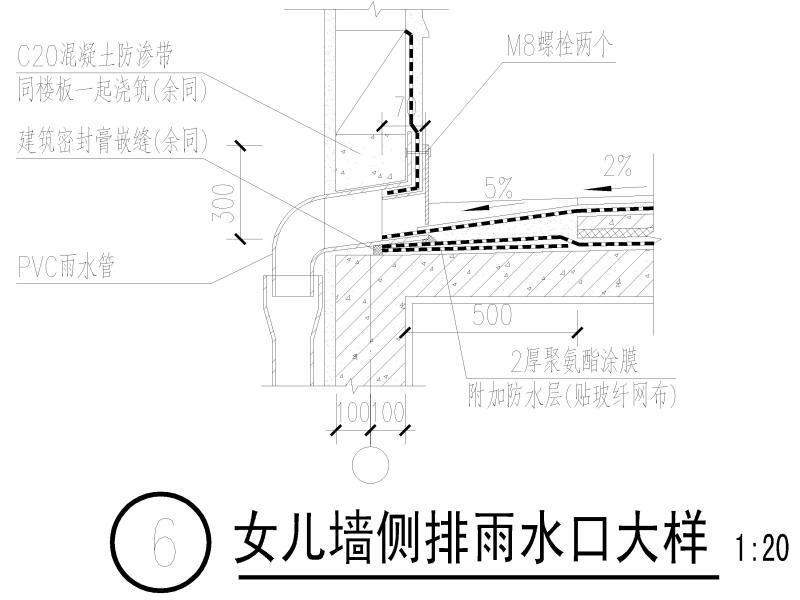

女儿墙侧排雨水口大样

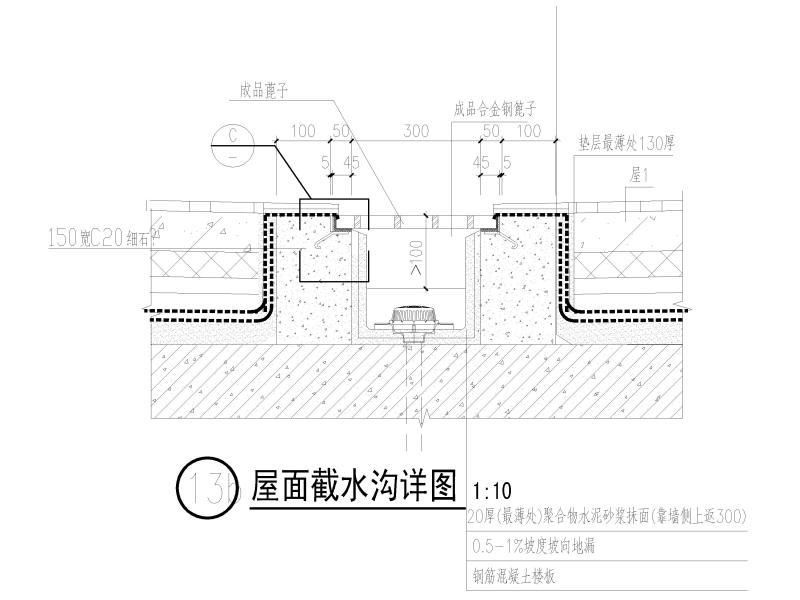

屋面截水沟详图

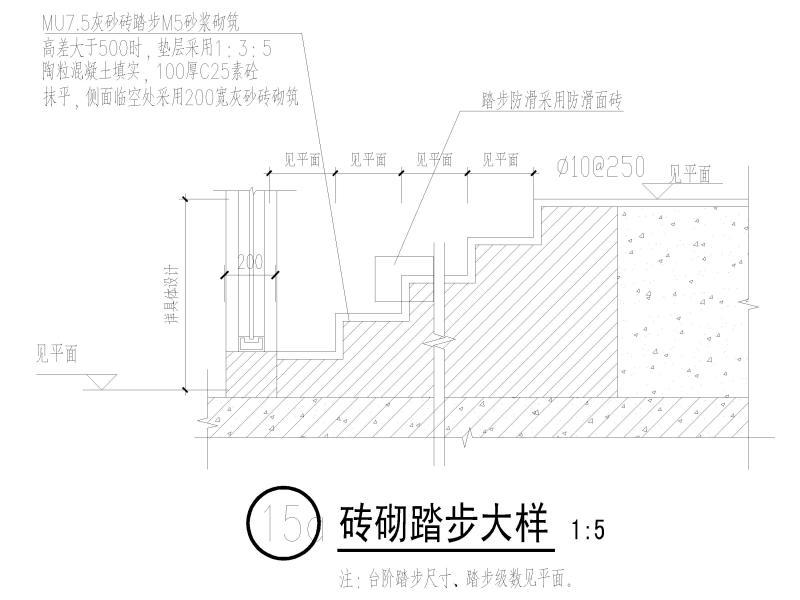

砖砌踏步大样

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 大样图节点图 - 1
    大样图节点图 - 1
  • 大样图节点图 - 2
    大样图节点图 - 2
  • 大样图节点图 - 3
    大样图节点图 - 3
  • 大样图节点图 - 4
    大样图节点图 - 4
以上是部分截图,请下载附件后查看完整高清内容
