信南高速至泌阳停车区大桥自锚式悬索桥设计施工图纸.dwg

主桥结构设计   主桥为单拱塔双索面自锚式钢筋混凝土悬索桥,跨径组成为18m 38m+66m+18m,主跨66米,边跨38米,两侧锚跨均为18米,全长140米。   施工图设计中,根据初步设计的计算结果,对主桥结构进行了优化,主梁梁高由1.5m改为1.2米,吊杆截面进行了减小。优化以后主桥结构如下:   拱塔全高36.75m,桥上塔高26.75m,塔身为箱形截面,主墩、塔、梁固结,次边墩上均设板式橡胶支座。主梁截面为肋板式截面,在有吊杆位置设有横隔板以增强主梁刚度,主梁高1.2m,桥下净空为≥5.5m,塔下横梁梁顶结构标高为157.442m。   桥梁线形:桥梁纵坡为(正负)2.0%,变坡点位于桥面主塔下横梁处,设置R=2000m竖曲线,主梁线型与竖曲线吻合;桥面横坡为1.0%,铺装找坡。   4.1 塔、梁构造   主桥为单塔自锚式悬索桥,由钢筋砼主塔(上、下横梁处配预应力钢筋),钢筋砼肋板式桥面(横隔内配预应力钢筋),主缆和吊杆组成。   主塔:桥面以上主塔为2.0×1.5m箱型截面,顺桥向2.0m,横桥向1.5m,壁厚40cm;桥面以下为变截面,根部尺寸为2.0x3.0米。拱塔全高36.75米,桥面以上塔高26.75m,主缆索鞍位于桥面以上18.50米处,该处设有2.0x1.5m上横梁;桥面处设2.4m(宽)x2.5m(高)下横梁,为塔墩梁固接体系。   主梁结构:主跨和边跨主梁为双肋式梁板结构,主梁肋为矩形截面,1.20x1.20m,桥面中心处设一道小纵梁,以加强对横隔梁的侧向约束。 桥面全宽15m,两道肋梁中心距离11.5米,两侧均悬挑人行道板1.05米。主跨和边跨桥面板厚度为20cm,吊索处设横隔梁,横隔梁宽30cm,高1.2米;主塔处设塔下横梁,箱型截面,宽2.4米,高2.5米;主跨缆索锚固处均设边跨中横梁,宽2.5米,高3.0米。主梁肋不配预应力,为钢筋砼结构,仅在主缆锚固跨配置预应力钢束;中横梁、塔下横梁及边跨中横梁亦配置预应力钢束:中横梁内布置2束8φ15.24钢绞线,主塔上横梁内布置4束8φ15.24钢绞线,主塔下横梁内布置4束10φ15.24钢绞线。   两侧锚固跨均为箱梁结构,单箱双室,顶板与底板板厚25cm,边腹板及中腹板宽50 cm,靠近支座处腹板加宽。边墩处设端横梁。

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

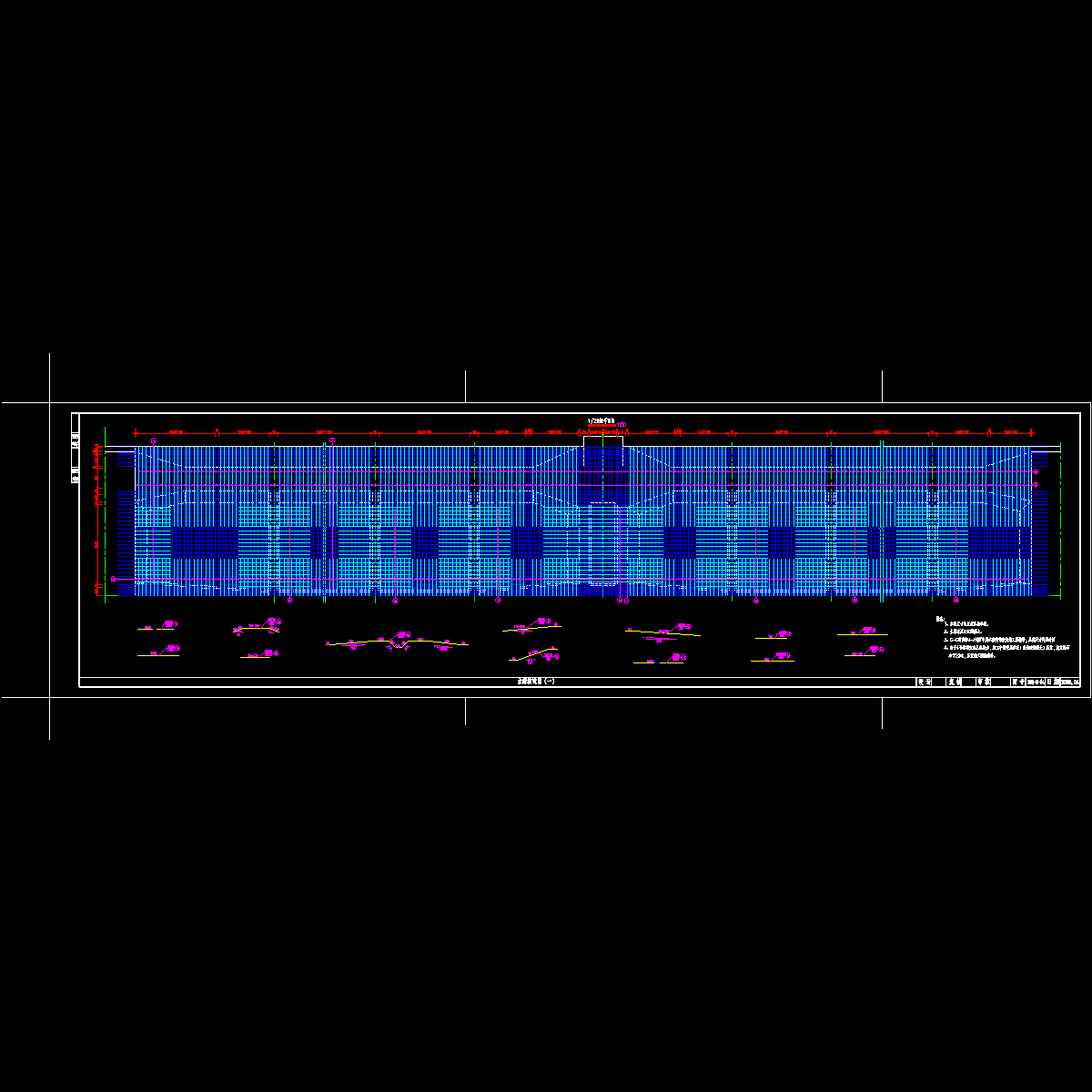

  • xsq-s-10(主梁构造图(一))-jc.dwg
    xsq-s-10(主梁构造图(一))-jc.dwg

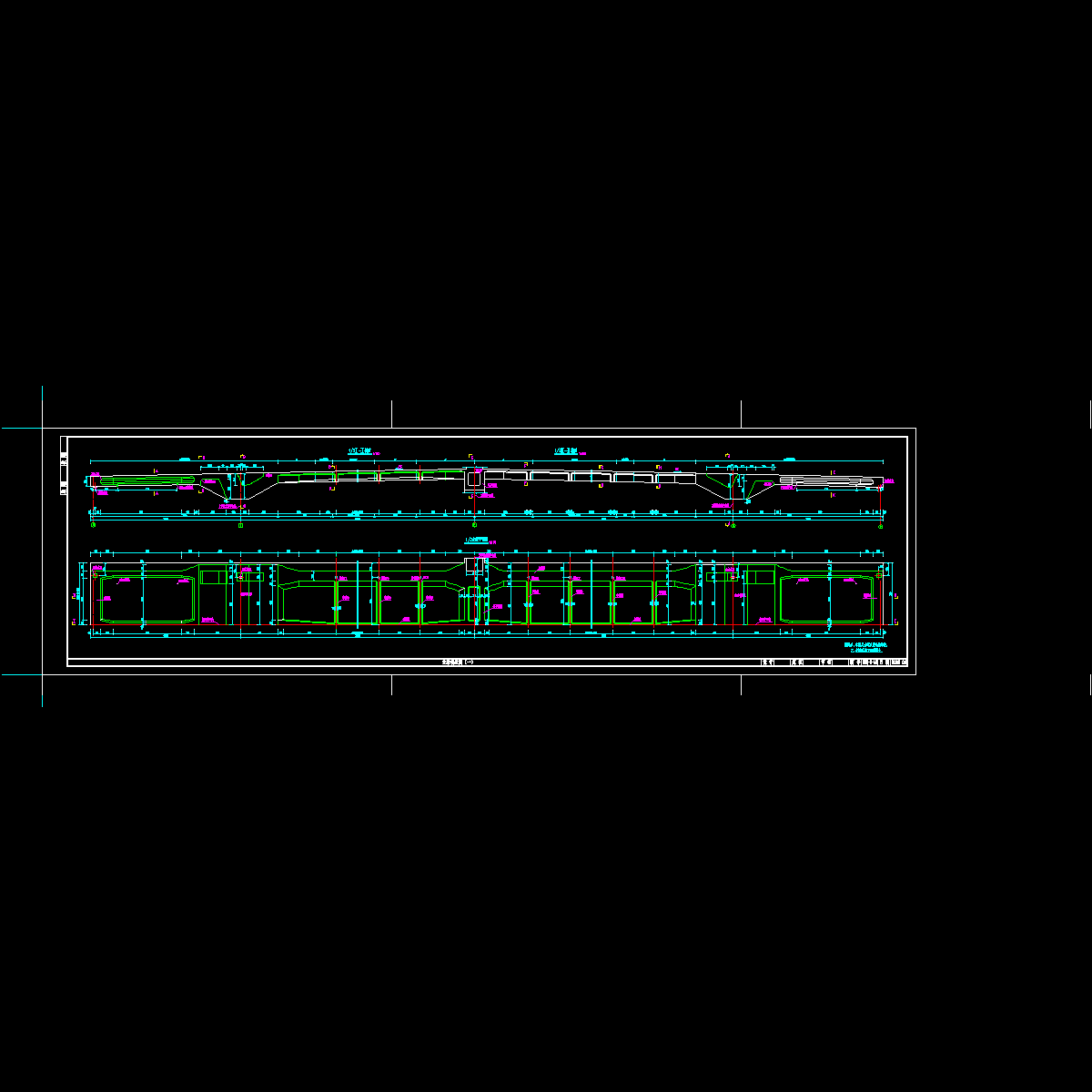

  • xsq-s-11(主梁构造图(二)).dwg
    xsq-s-11(主梁构造图(二)).dwg
  • xsq-s-12(中横梁预应力束布置).dwg
    xsq-s-12(中横梁预应力束布置).dwg

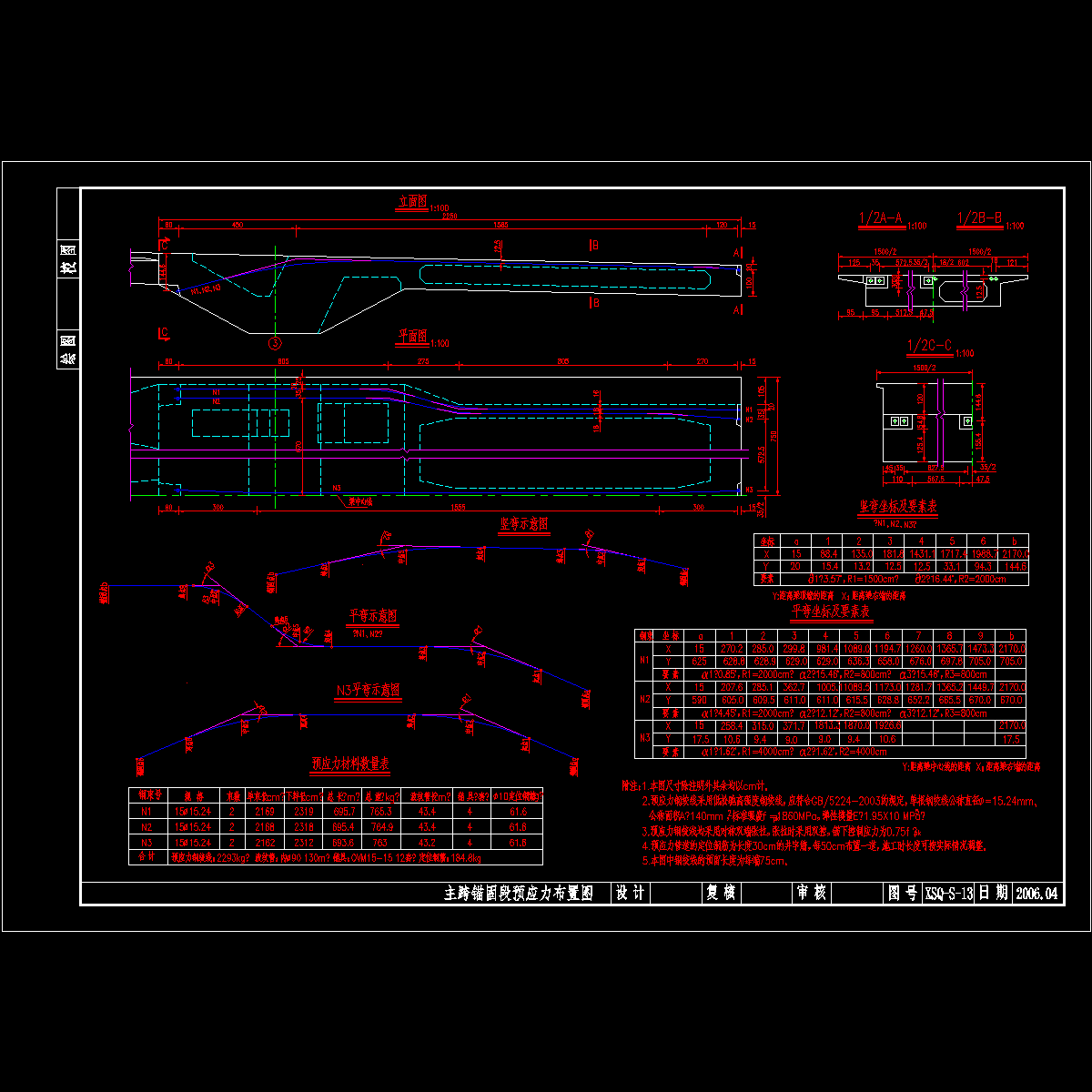

  • xsq-s-13(主跨锚固段预应力布置图).dwg
    xsq-s-13(主跨锚固段预应力布置图).dwg
  • xsq-s-14(主梁配筋图1)-jc.dwg
    xsq-s-14(主梁配筋图1)-jc.dwg
  • xsq-s-15(主梁配筋图2)-jc.dwg
    xsq-s-15(主梁配筋图2)-jc.dwg
  • xsq-s-16(主梁配筋图3)-jc.dwg
    xsq-s-16(主梁配筋图3)-jc.dwg
  • xsq-s-17(主梁配筋图4).dwg
    xsq-s-17(主梁配筋图4).dwg
  • xsq-s-18(主锚固跨配筋图01)-jc.dwg
    xsq-s-18(主锚固跨配筋图01)-jc.dwg
  • xsq-s-19(主锚固跨配筋图02).dwg
    xsq-s-19(主锚固跨配筋图02).dwg
