小区安防、弱电外网电气图纸.dwg

安防系统包括不可视不联网楼宇对讲系统、周界防范系统、闭路监控系统、车辆出入口管理系统。    不可视不联网楼宇对讲系统:楼内已经预留好管线,具体功能为编码与密码开锁,具体要求详见图纸等。    周界防范系统采用红外对射系统,具体布置见图,有围墙的设在围墙上,有商店的设置在商店上方(二层女儿墙上),过大门设置在地下。    闭路监控系统采用固定与旋转摄像机进行监控,100米内图像清晰,采用具有夜视功能的摄像机;监控点设置见图,监控点位置现场可以根据实际需要进行调整。监控室设在物业管理中心一层(10#楼)。    小区内车辆出入口管理系统应具有电动升降道闸、刷卡管理、彩色摄像监控、外来车辆管理等功能共计两套。设置在刘寨路与劳动路各一处,其他各处采用铁大门。东出入口采用双道闸、南入口采用单道闸。两套系统必须联网,中心设置在物业管理室。   、安防与电信管线只规划路径、管径、高程设计原则,具体相关工作由相关专业公司完成。    电信管线主要指有线电视、电话与宽带,其预埋钢管管径均为DG100,共两根(干线),并列安装。弱电井与手孔位置   见图,具体规格由施工单位定,弱电井与手孔井位置可以根据现场位置以及其他管线具体要求作相应调整。。小区内共计936户住户与68户商店,具体各个楼号单元数与户数见注8。小区内设置机房,机房位置在十号楼内物业办公室内一层。小区内电信总进线方向由中标单位确认,总进线箱设置在小区内 。    安防系统主管线按照两根G40钢管与电信管线并列排列,分支线按照DG32钢管预留;安防线包括监控、车辆出入口管理系统、周界防范系统等的联网管线。 电信与安防系统的弱电井与手孔尽量合用。    在不影响其它管线通过的基础上,各专业公司可以通过甲方协调适当变更规划管位。雨水、污水为自流管,它的高程为不可改动高程。各专业公司进行管线设计时均应避让。    5号楼南侧部分地段通道狭窄,局部需采用电力、电信、给水共同沟排列管道,管道在共同沟中的排列由甲方协调各管线单位现场解决。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

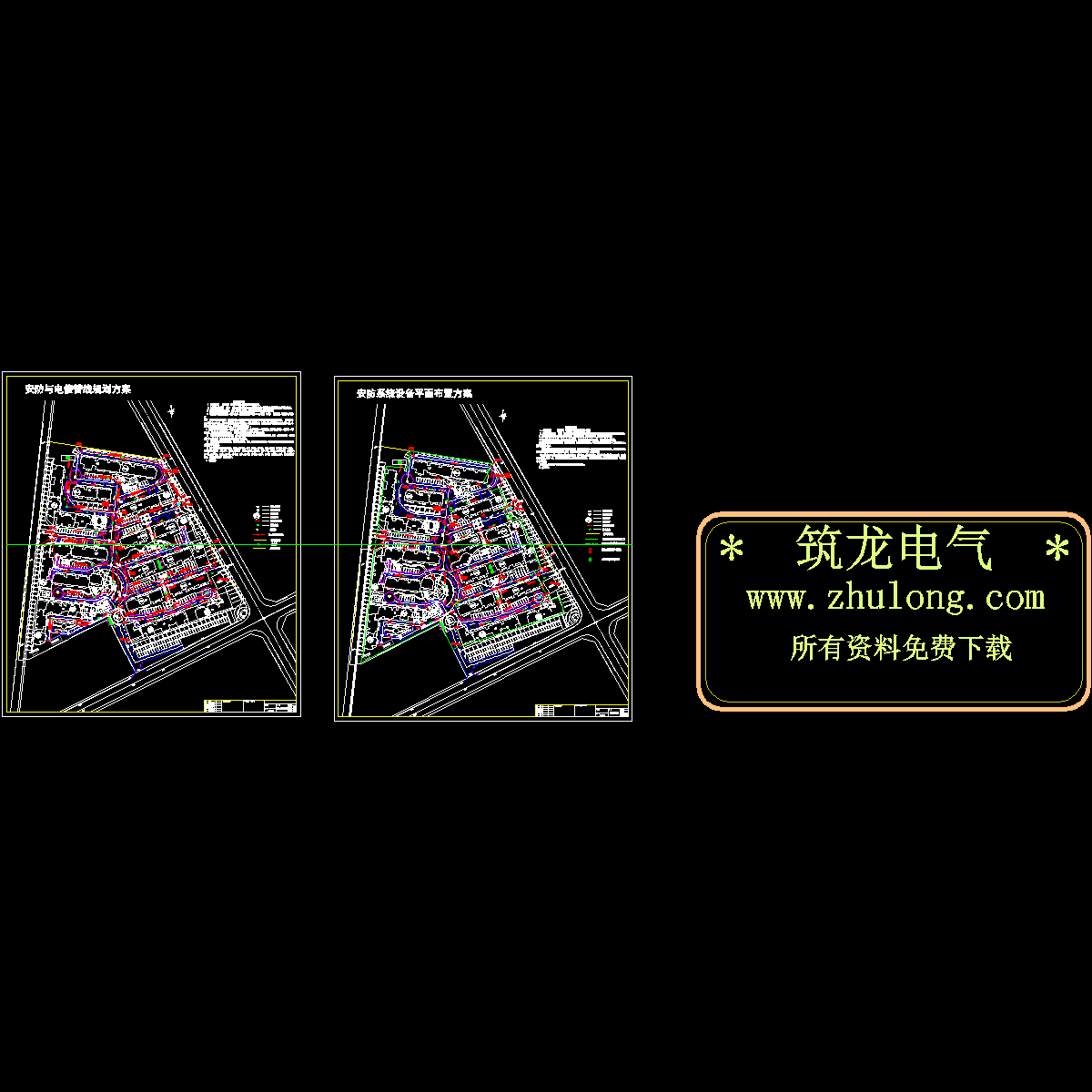

  • 小区安防、弱电外网电气图纸.dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
