2000平米售楼处施工图纸
-
建筑类别：商业
-
建筑高度类型：单层建筑
-
建筑设计结构形式：其他结构
-
建筑设计面积：2198平方米
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：天正建筑CAD 7.0
-
节点大样：防雷接地
-
负荷等级：三级
-
防雷等级：第三类
-
接地方式：TN-C-S
-
项目所在地：内蒙古
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：火灾自动报警系统
该附件为内蒙古售楼处施工图，包括水暖电三个专业。
概况：
该项目为内蒙古通辽万历城项目售楼处，总建筑面积为2198平方米，属单层建筑。
供电电源由就近市电引来380V电源，采用4芯铠装电缆。进线电缆在穿越道路和建筑物基础时，应穿镀锌钢管保护。
照明、插座均由不同的支路供电。
设计范围：
220/380V配电系统； 建筑物防雷、接地系统及安全措施；
消火栓接入报警系统；防雷接地做法。
部分图纸摘录：

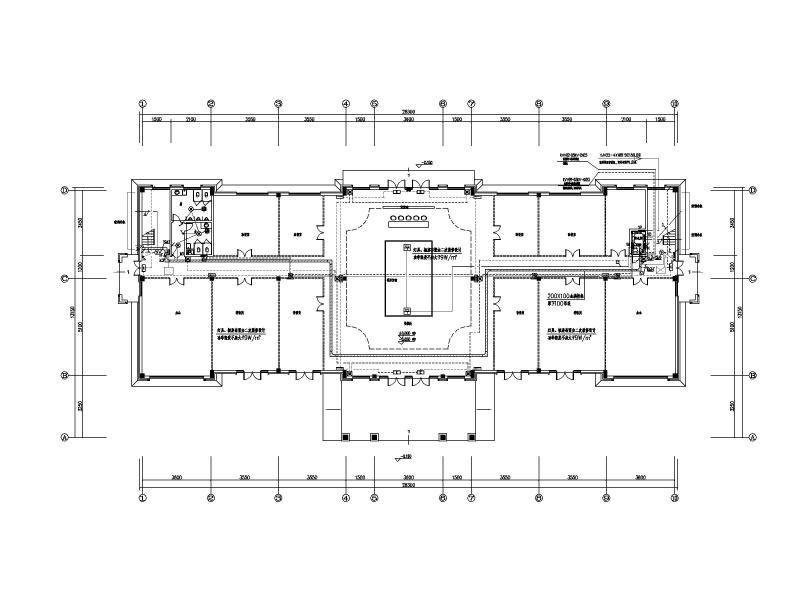

电气平面图
防雷平面图

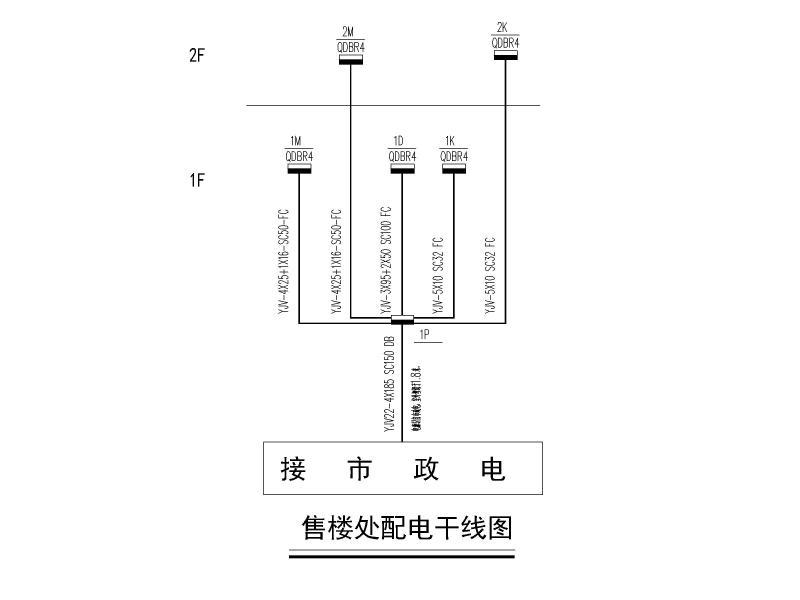

售楼处配电干线图
吊顶新风处理机配电系统图
消火栓接入报警系统图
防雷接地示意图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
售楼处图纸 - 1 -
售楼处图纸 - 2 -
售楼处图纸 - 3 -
售楼处图纸 - 4 -
售楼处图纸 - 5 -
售楼处图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
