多层商业楼电气施工图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:混合结构
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:湖北
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为湖北商业楼 电气施工图

概况:
该项目为湖北武汉商业楼,该建筑地上三层,建筑高24.2m,结构型式为框架混凝土结构。属多层公建。
供电电源:该项目所有照明、空调负荷均由小区内专用变配电房(位置待定)供给,供电电源~220/380V,三相四线制。
供电方式:低压配电系统采用放射式的供电方式。疏散应急照明采用专用应急灯,在火灾发生时实现消防强启,供电时间不小于30min。

设计范围:
该项目设计包括红线内的以下电气系统:~220/380V电力配电系统;照明系统;建筑物防雷、接地系统及安全措施。 火灾自动报警及消防联动系统。

部分图纸摘录:

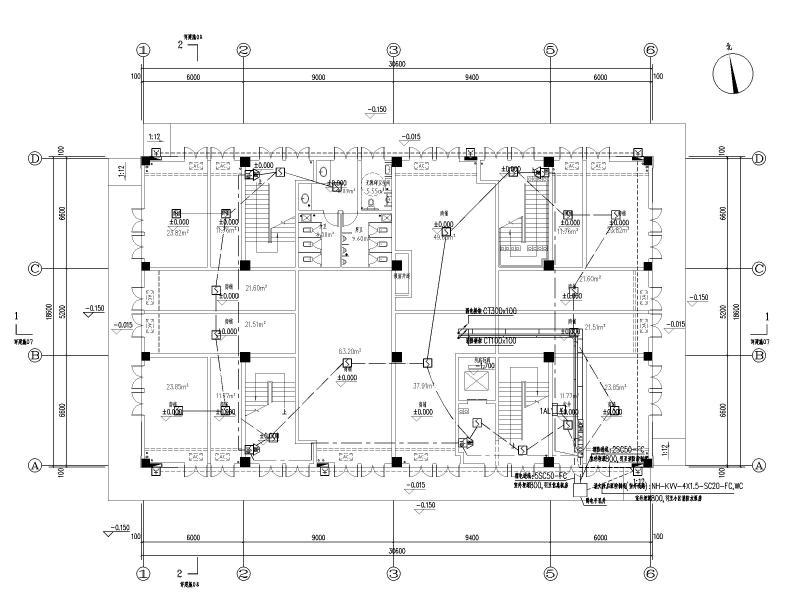

照明及电力平面图

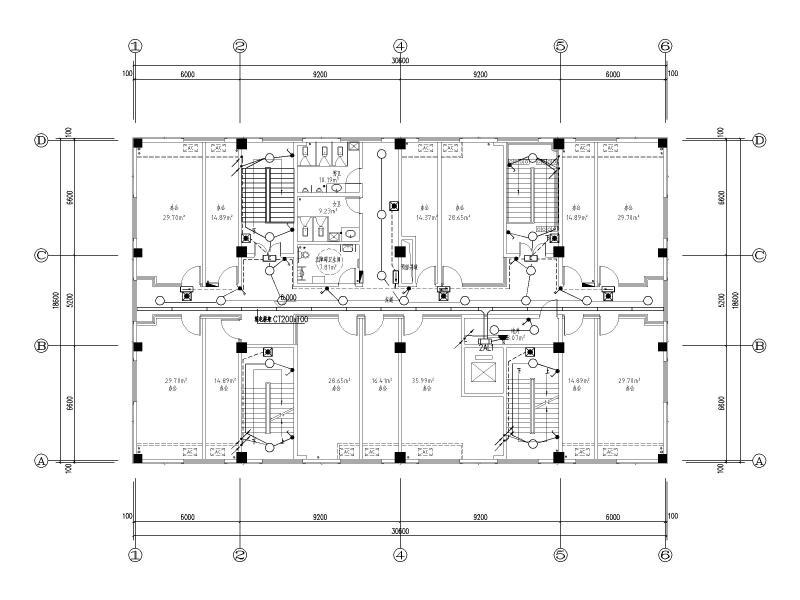

消防及弱电平面图

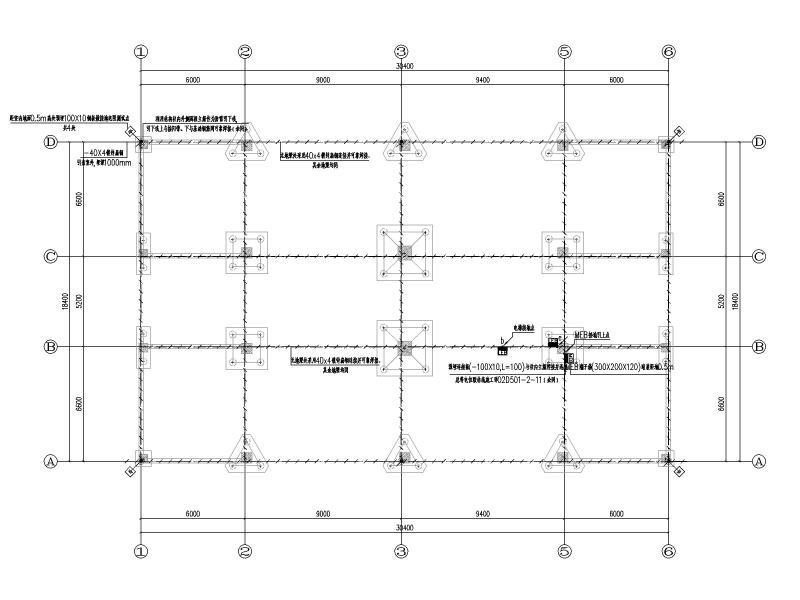

基础接地平面图

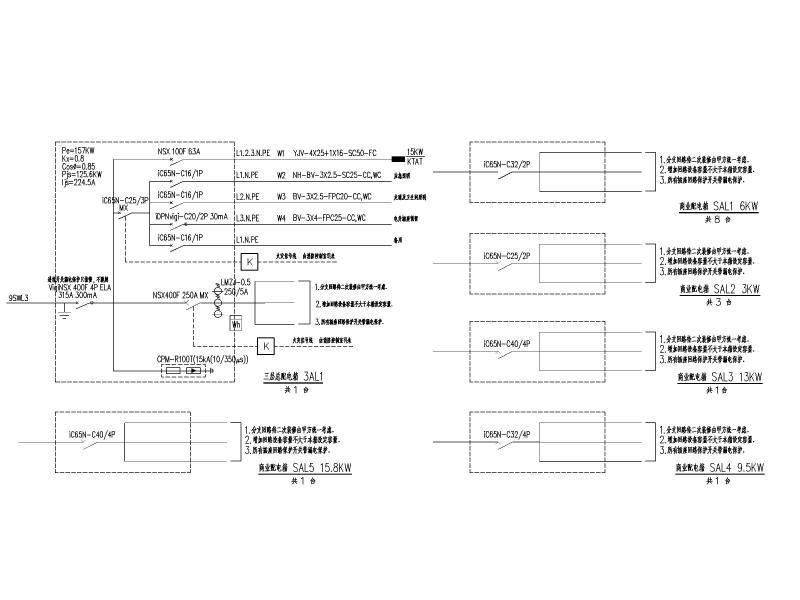

配电箱系统图

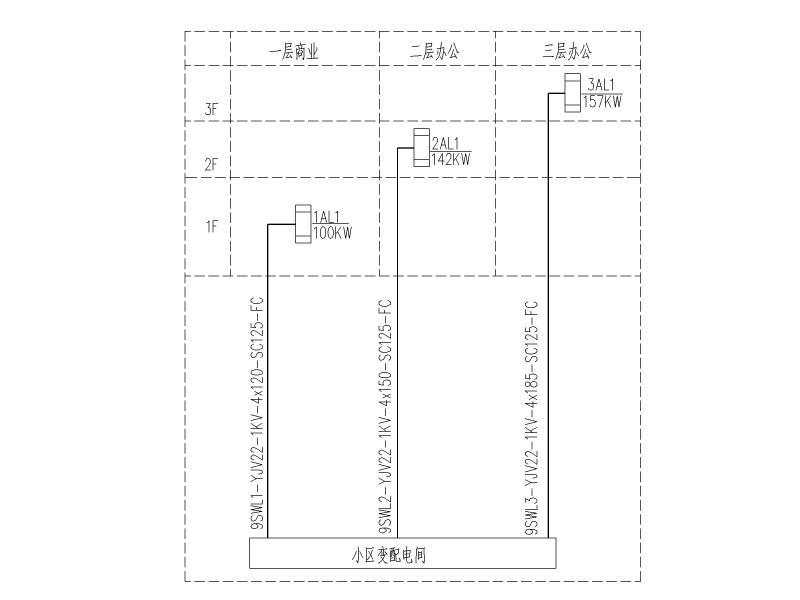

配电干线图


火灾自动报警及联动控制系统

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 楼电气施工图纸 - 1
    楼电气施工图纸 - 1
  • 楼电气施工图纸 - 2
    楼电气施工图纸 - 2
  • 楼电气施工图纸 - 3
    楼电气施工图纸 - 3
  • 楼电气施工图纸 - 4
    楼电气施工图纸 - 4
  • 楼电气施工图纸 - 5
    楼电气施工图纸 - 5
  • 楼电气施工图纸 - 6
    楼电气施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
