双线铁路特大桥上部结构施工组织设计.dwg

工程简介   2.1**双线铁路特大桥为浙赣铁路电气化提速改造工程的关键控制工程之一,工程地点位于醴陵市丁家坊村,跨越**河。全桥共有17孔,其中:0#台-5#墩位于**河东岸渌江瓷厂厂后;主墩6#、7#、8#墩为水中墩,顺桥轴向跨河190m,施工常水位为48.8m,水深4m左右;9#墩-17#台位于**河西岸蔬菜地中。   2.2桥上线路设计为Ⅰ级双线电气化铁路,设计速度200km/h。**双线铁路大桥孔跨布置为5×32m简支梁 (42m 2×64m 42m)预应力连续箱梁 8×32m简支梁,桥梁全长663.07m,桥梁设计起点里程为D1K896 019.93,终点里程为D1K896 683,中心里程为D1K896 300.00,其中0#台-3#墩位于缓和曲线、平坡上,其余墩台位于直线、平坡上。   2.3主桥设计为单箱单室变高度变截面连续箱形梁,采用全预应力设计。箱梁顶板宽为9.2m,底板宽为6.4m,箱梁顶设置2%的双向排水坡。连续箱梁6#、7#、8#主墩采用直径为6.5m的C30混凝土圆形桥墩,高11m;5#、9#边墩采用C30混凝土圆端形桥墩,墩高分别为10米和8.5米,墩颈顺桥向宽3m、横桥向为9.8m,其余各墩身顺桥向宽2.2米,横桥向为8.8米。箱梁采用三向预应力混凝土结构:梁体纵向预应力顶、底板及腹板钢束为9-7φ5高强度低松驰钢绞线,采用YCW250B千斤顶两端张拉,HVM15-9群锚锚固,预应力管道为内径φ80mm的金属波纹管;梁体横向预应力束采用3-7φ5高强度低松驰钢绞线,固定端采用HVM15-3PB锚具锚固,张拉端采用YDC24Q千斤顶单根单端张拉,HVM15-3B扁形锚具锚固,预应力管道为内径60×19mm的扁形金属波纹管;竖向预应力筋为φ32精轧螺纹冷拉Ⅳ钢筋,采用YG-70型千斤顶在梁顶单端张拉,YGM-32型锚具锚固,预应力管道为内径φ45mm。   2.4主要材料要求   连续箱梁所用的普通钢筋分为Ⅰ级(Q235)和Ⅱ级(HRB335)钢筋两种,钢筋弹性模量Es=210Gpa。其普通钢筋必须符合国家标准《钢筋混凝土用热轧钢筋》(GB1499)和《钢筋混凝土用热轧光圆钢筋》(GB13013)的规定,其抗拉强度标准值分别为:Ⅰ级钢筋fsk=235Mpa,Ⅱ级钢筋fsk=335Mpa。   纵向及顶板横向预应力束均采用φ15.2mm270级钢绞线,抗拉强度标准值fpk=1860Mpa,弹性模量Ep=1.95×105 Mpa;竖向预应力筋采用的φ32精轧螺纹冷拉Ⅳ钢筋,其抗拉强度标准值fpk=835Mpa,弹性模量Ep=1.8×105 Mpa。预应力钢材必须符合国家标准《钢筋混凝土用热轧带肋钢筋》(GB1499)和《预应力混凝土用钢绞线》(GB5224)的规定。预应力锚具采用HVM系列,必须符合国家《预应力用锚具、夹具和连接器》(GB14370)规定。上部结构混凝土所用的水泥均采用湘乡韶峰水泥厂生产的韶峰水泥。   2.5连续箱梁采用轻型挂篮悬臂灌注施工,先在6#、7#、8#墩处用T型杆件和工字钢搭设膺架,灌注0号段,再对称向两侧悬臂灌注1#-7#、1'#-7'#、1"#-7"#梁段,形成三个T构,先合拢中跨,然后在5号和9号墩旁搭膺架施工边跨9、10号梁段,合拢边跨,形成连续梁。0#台-5#墩、9#墩-17#墩引桥的简支梁采用工厂预制,架桥机铺架。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

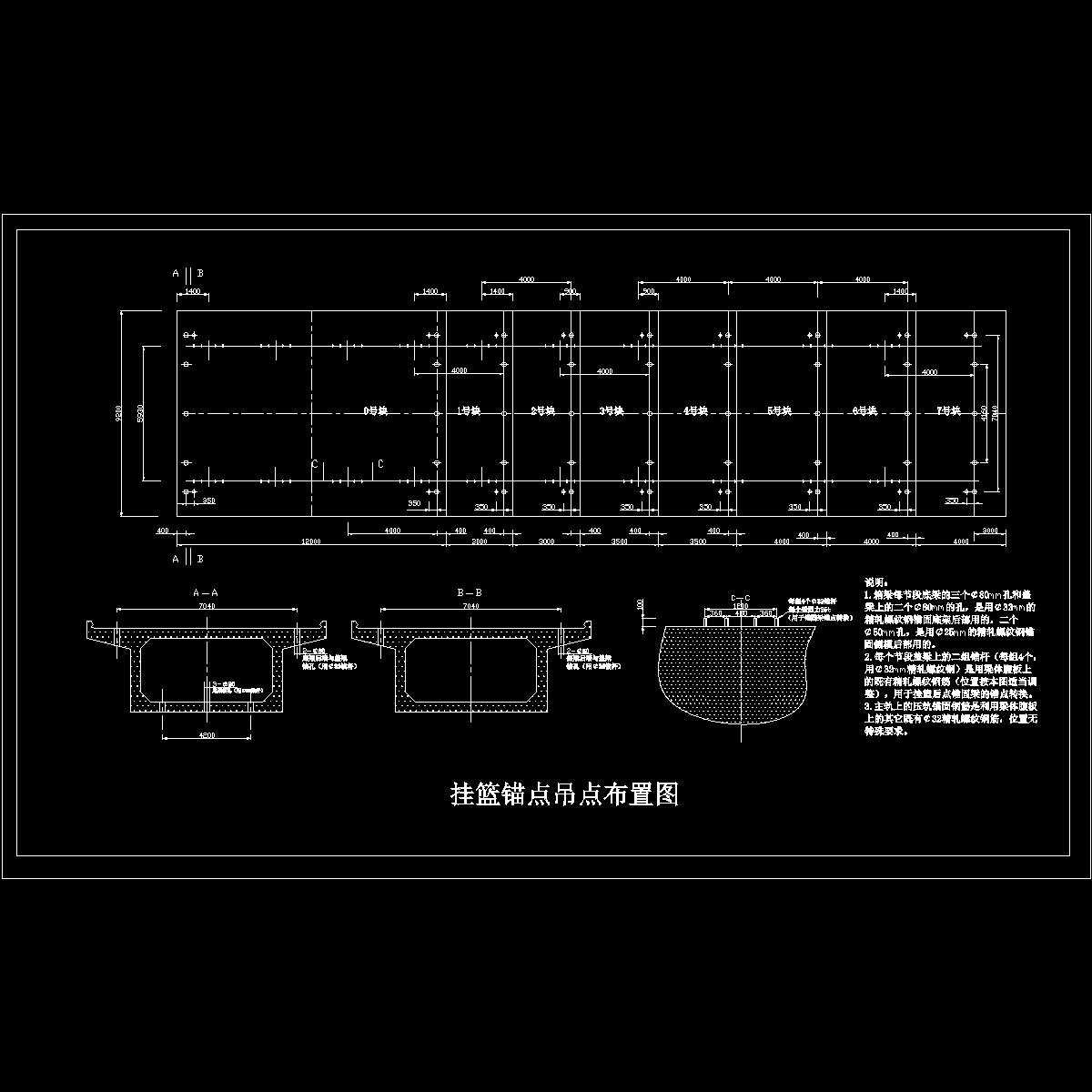

  • 挂篮锚固图.dwg
    挂篮锚固图.dwg

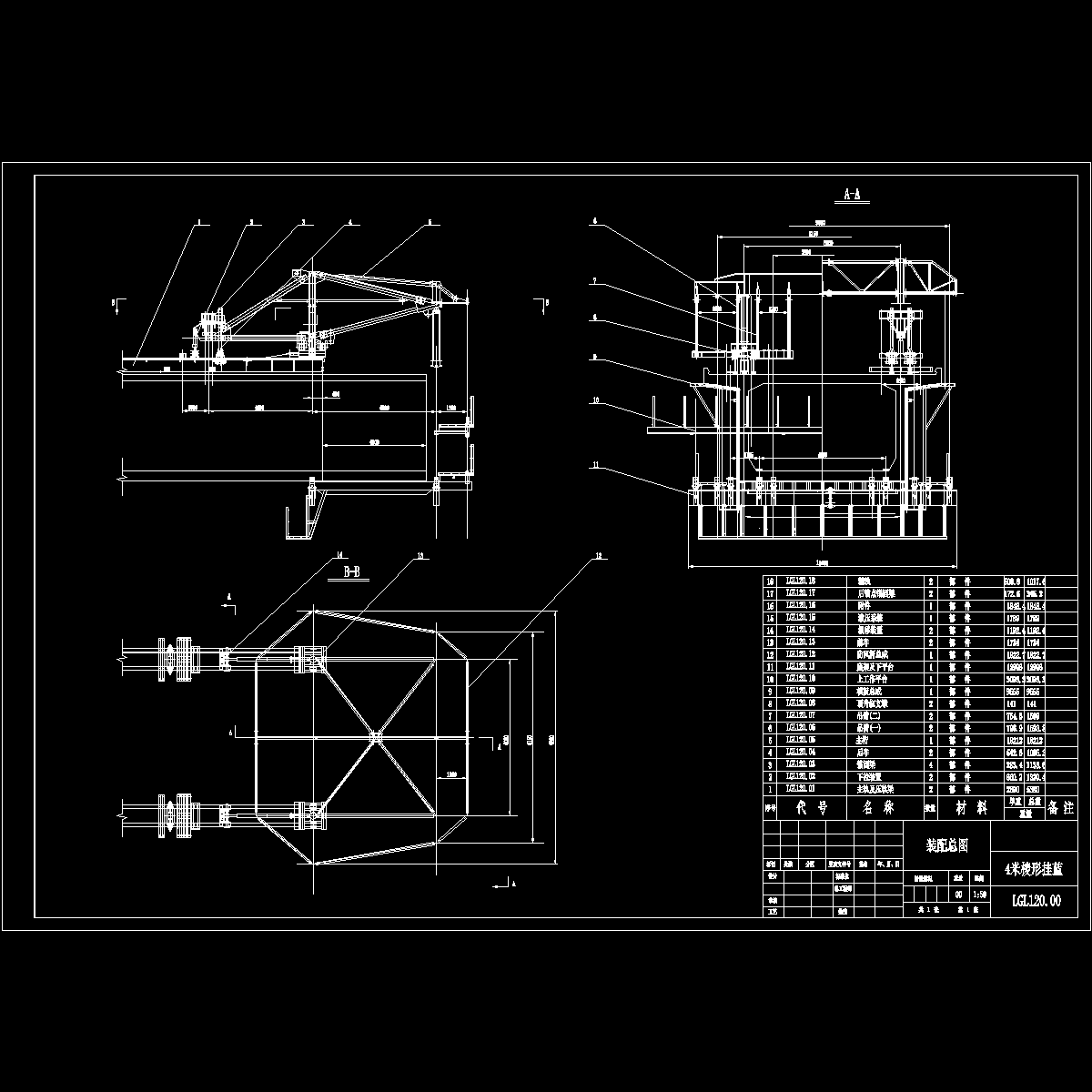

  • 挂蓝lgl120-1.dwg
    挂蓝lgl120-1.dwg

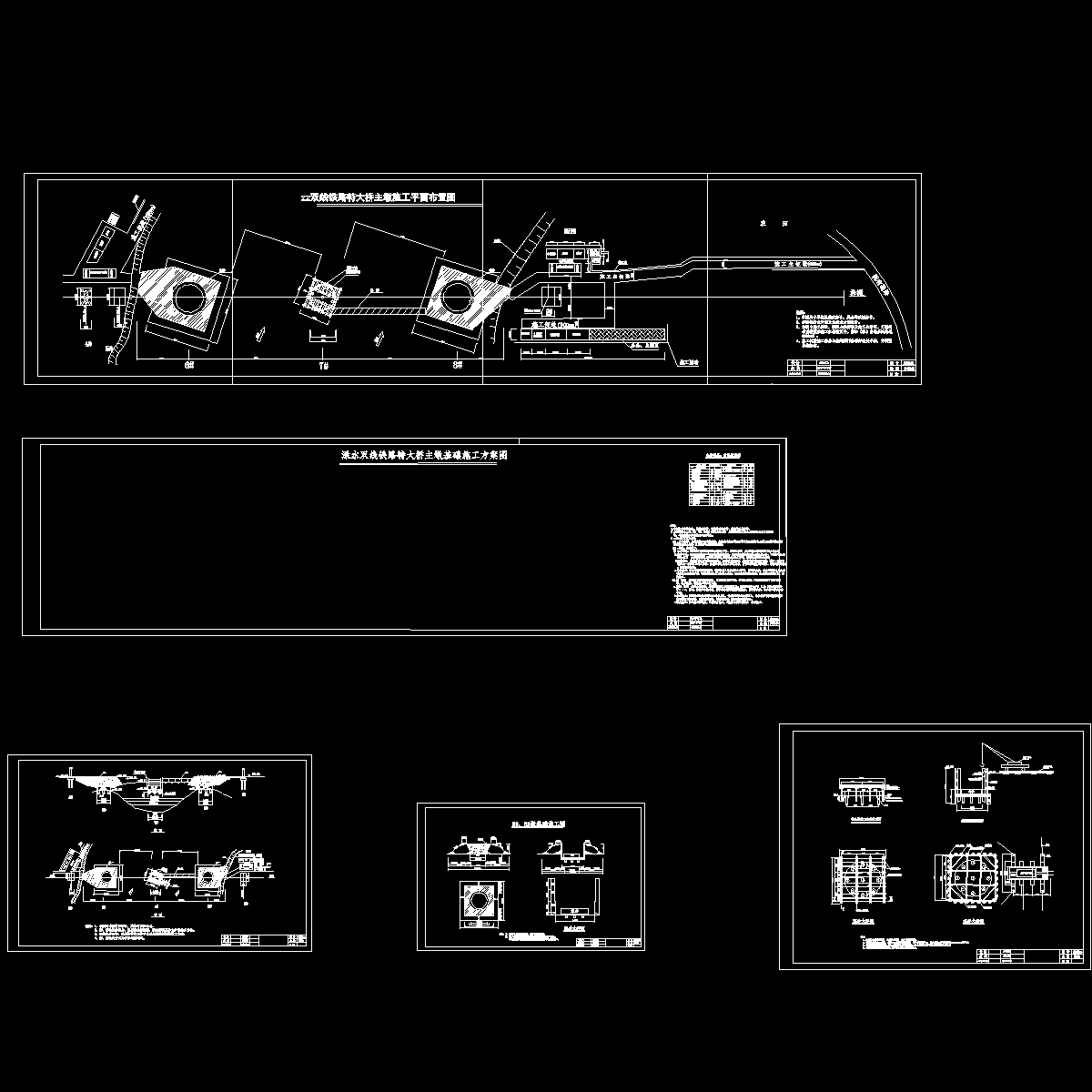

  • 渌水大桥施工方案图(最新)dwg.dwg
    渌水大桥施工方案图(最新)dwg.dwg

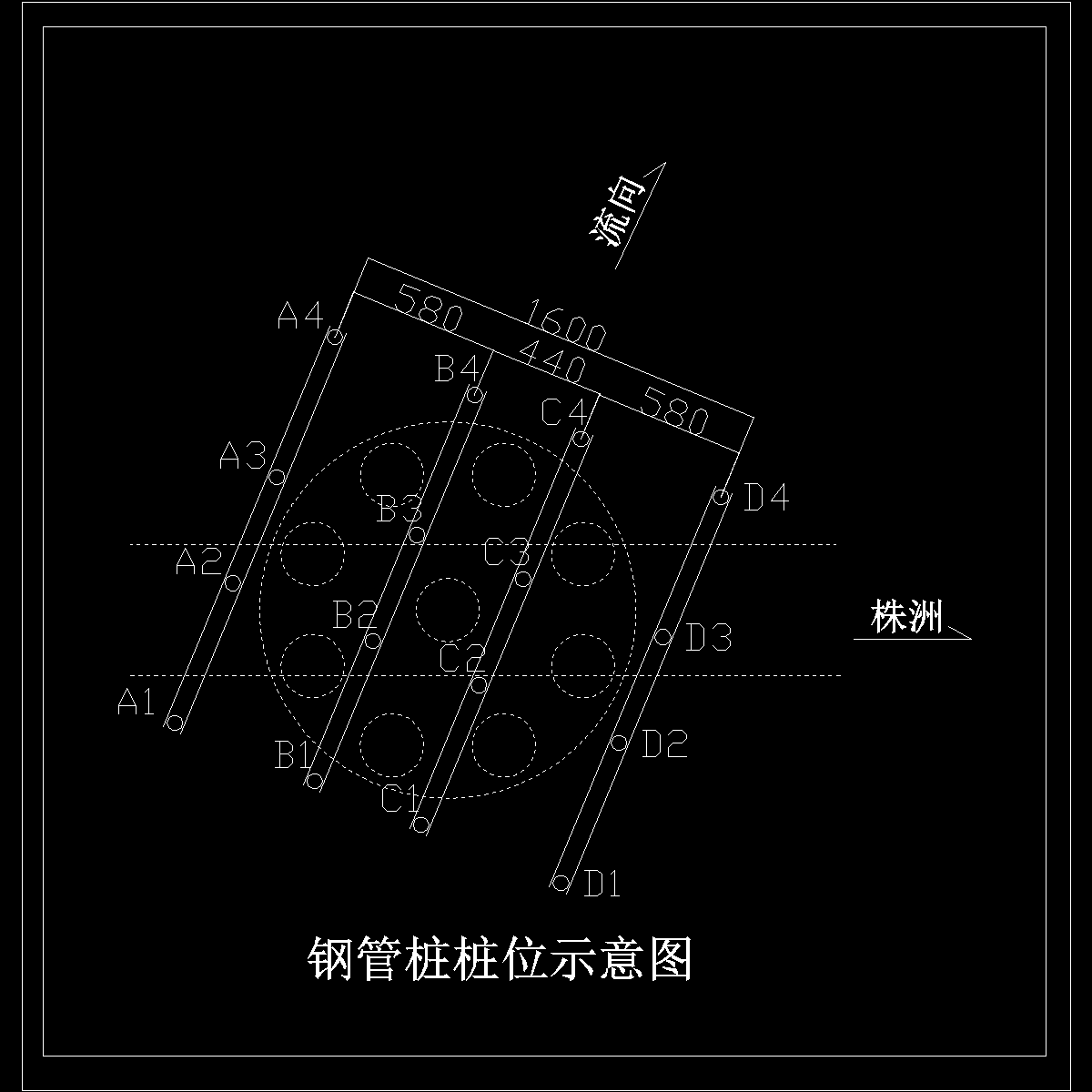

  • 平台钢管桩桩位示意.dwg
