绕城高速公路桥梁限高龙门架设计图纸.dwg

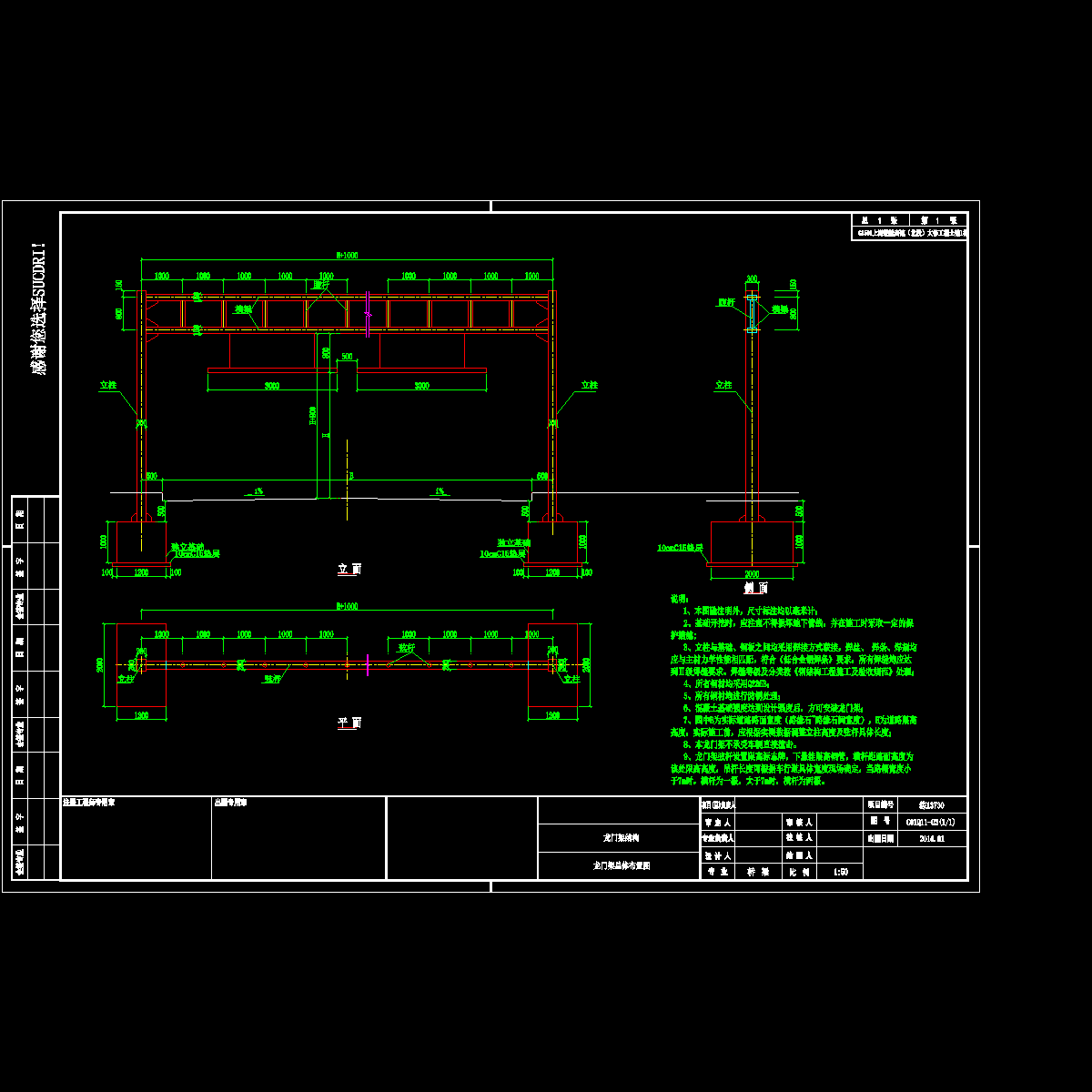

设计依据：《公路桥涵施工技术规范》JTG/T F50-2011；《上海市地基基础设计规范》DGJ 08-11-2010。 　　绕城高速公路全长38.78km；其中道路长23.95km；桥梁共43座，全长14.83km。桥下通道位置处需要增设限高龙门架设施。普通钢筋：采用HPB300钢筋和HRB400钢筋。钢管均采用热轧无缝钢管。采用425及以上的硅酸盐水泥和普通硅酸盐水泥，并应采用低碱含量的水泥以克服碱骨料反应。 　　主要内容： 　　1）龙门架结构的立柱及弦杆采用矩形断面焊接钢板。 　　2）基础均采用混凝土扩大基础。 　　3）龙门架上悬挂限高标志牌，并于弦杆下悬挂钢管吊杆，吊杆至路面高度为道路通行限高高度，悬挂吊杆应采用铁链。 　　4）吊杆规格为?70x4无缝钢管，外刷红白漆。
