中心医院配电增容工程施工图纸

  • 建筑类别:医疗
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 节点大样:电缆,开关柜,变压器,其它
  • 负荷等级:一级,二级,三级
  • 接地方式:TN-S
  • 项目所在地:湖南
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,接地安全,其它

该附件为湖南长沙医院医疗综合楼配电增容工程图纸。

概况:
该项目为湖南省长沙市某医院-医疗综合楼配电增容工程。
工程原有状况:工程原设有高压中心配电间1座,分配电间4座,10kV采用双电源,单母线分段接线,两路电源同时运行,共安装有9台配电变压器,原有变压器安装容量为8430kVA(2x1600kVA+2x1000kVA+2x800kVA+2x500kVA+630kVA)。
本期增容改造工程内容:
新建医疗综合楼,需新增5700kVA安装容量,2x1600kVA+2x1250kVA共4台变压器,该项目新建高压中心配电间1座,10kV采用双电源,单母线分段接线,两路电源同时供电,将原中心配电间改为分配电间,将原中心配电间的10kV联络柜拆除,将原有的4个分配电间的10kV电源驳接至新建高压中心配的出线柜,增容后变压器安装容量为14130kVA(4x1600kVA+2x1250kVA+2x1000kVA+2x800kVA+2x500kVA+630kVA)。


部分图纸摘录:

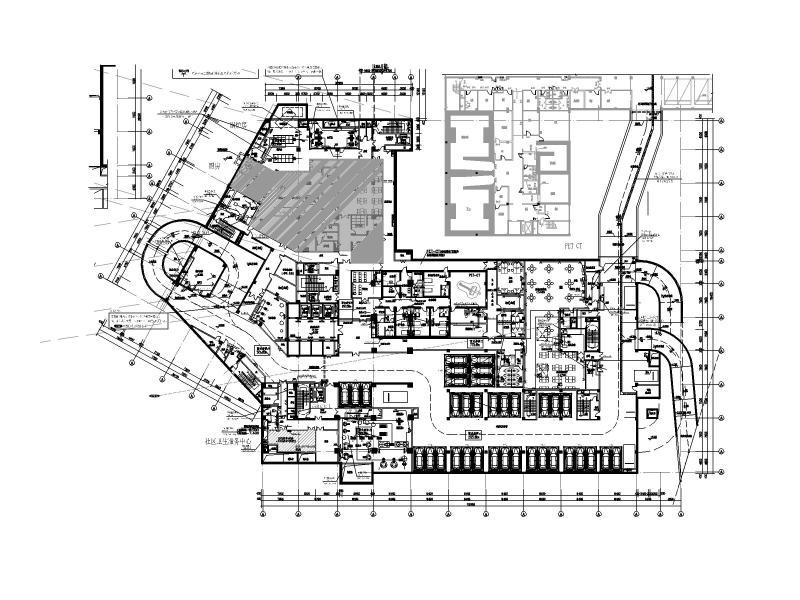

电缆桥架走向图

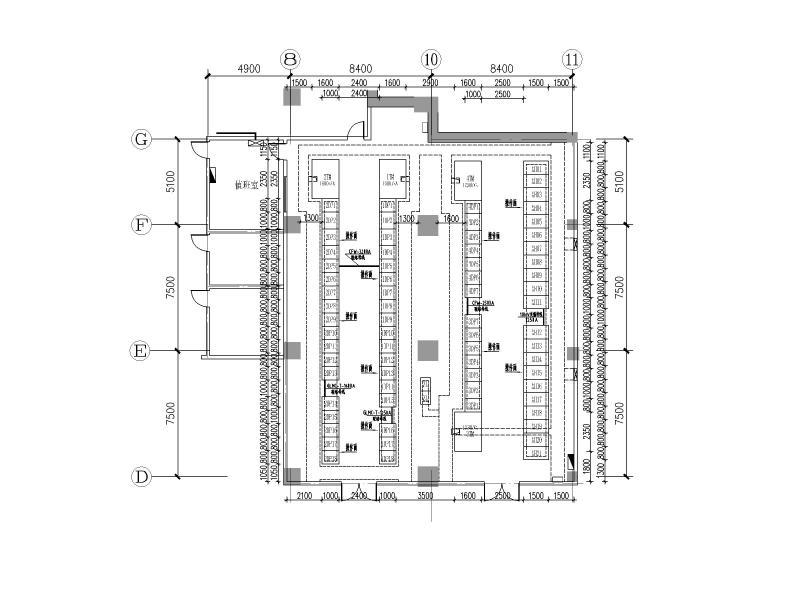

配电间电气平面布置图


配电间开孔、埋铁图

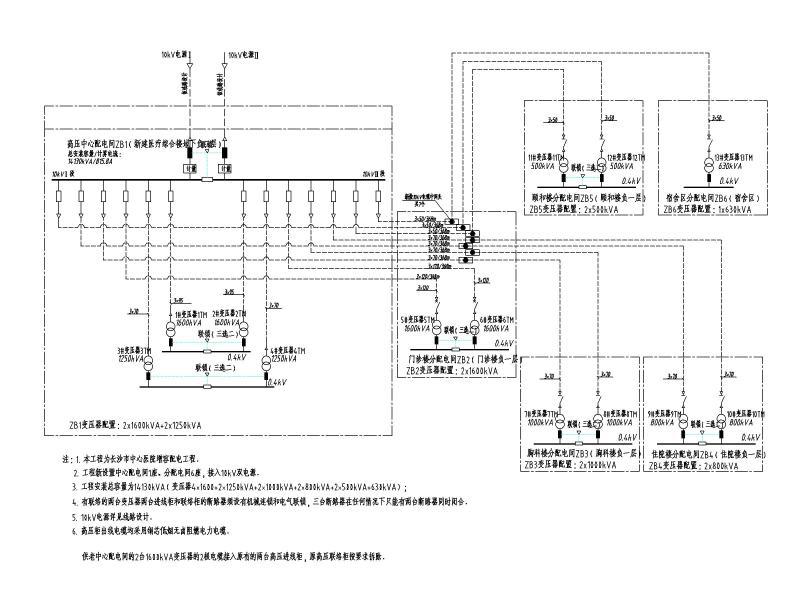

10kV系统接线图

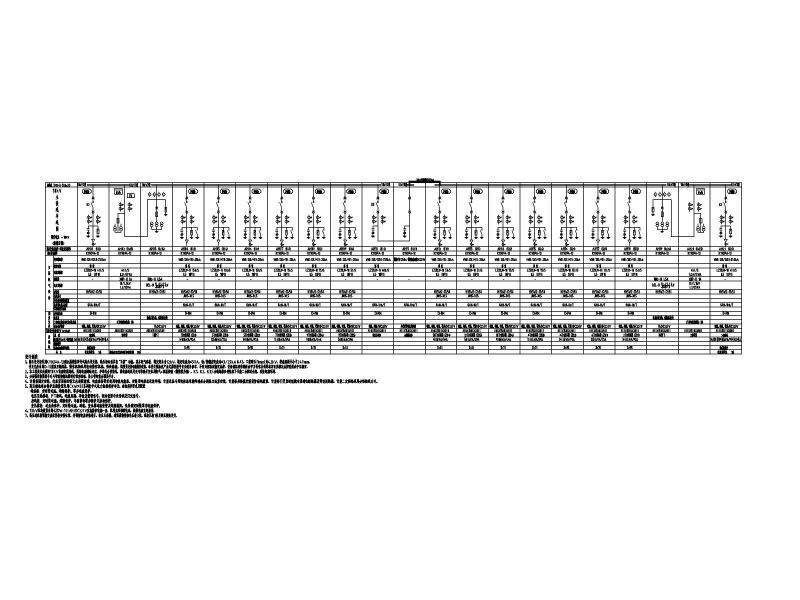

10kV一次配置图


0.4kV低压配置接线图


发电机开关柜配置接线图



配电间设备基础断面图



以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 配电工程施工图 - 1
    配电工程施工图 - 1
  • 配电工程施工图 - 2
    配电工程施工图 - 2
  • 配电工程施工图 - 3
    配电工程施工图 - 3
  • 配电工程施工图 - 4
    配电工程施工图 - 4
  • 配电工程施工图 - 5
    配电工程施工图 - 5
  • 配电工程施工图 - 6
    配电工程施工图 - 6
  • 配电工程施工图 - 7
    配电工程施工图 - 7
  • 配电工程施工图 - 8
    配电工程施工图 - 8
以上是部分截图,请下载附件后查看完整高清内容
